Главная / База знаний / Правила ЕЭК ООН / Правила №100

Общие положения ЕЭК ООН №100

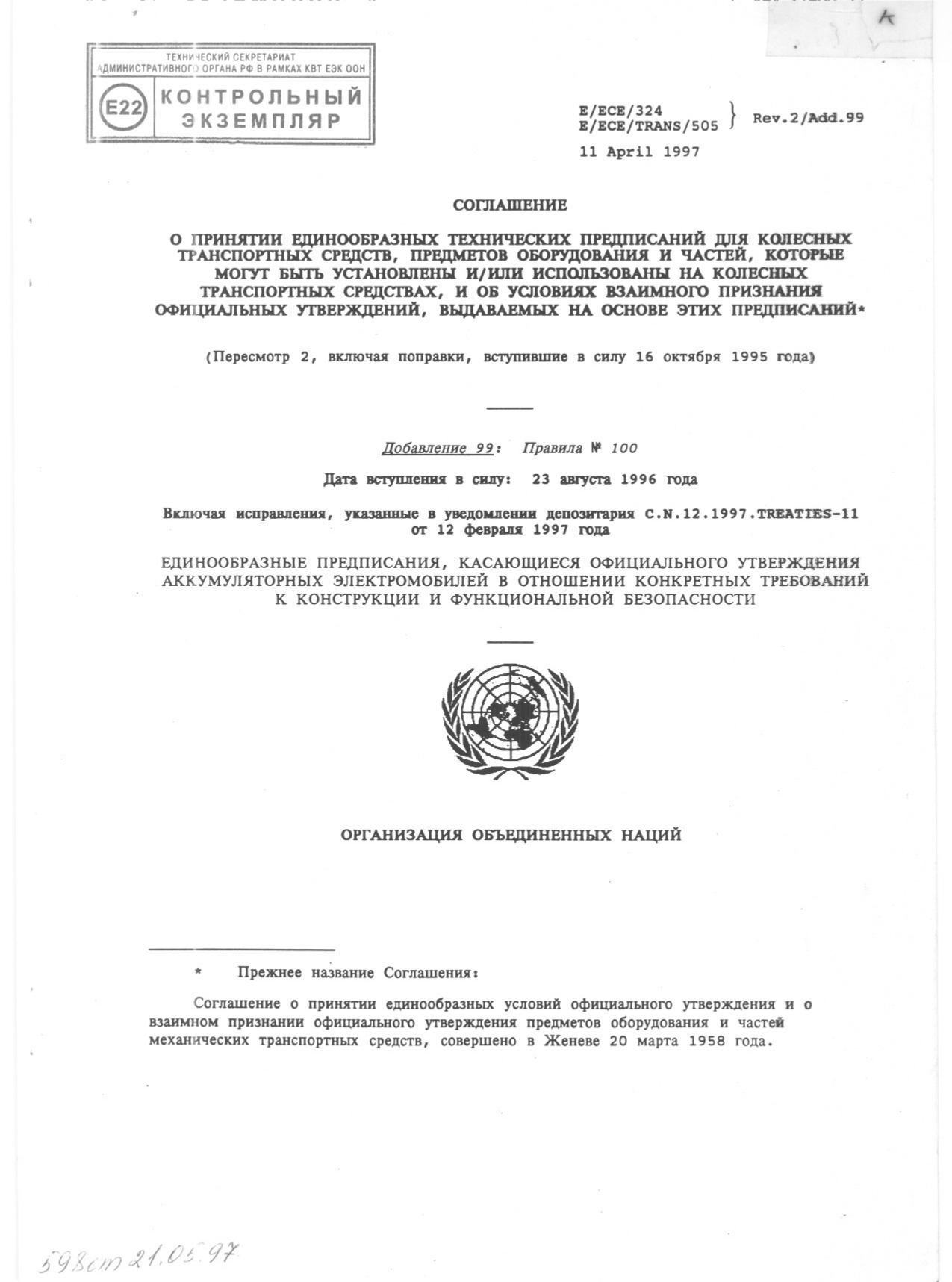

Правила №100, разработанные Европейской экономической комиссией Организации Объединенных Наций, введены в 1993 году с последующими поправками, включая серию 03 (вступившую в силу 9 июня 2021 года) и Пересмотр 3 от 23 марта 2022 года

В России они реализованы через Технический регламент ТС 018/2011, ранее через ГОСТ Р 41.100-99 (отменён в 2018 году). Основная задача - унифицировать требования к электробезопасности транспортных средств и их компонентов. Сертификаты признаются странами Соглашения 1958 года, облегчая экспорт

Протоколы испытаний для сертификации машин и транспортных средств

Протоколы испытаний для сертификации машин и транспортных средств: оформляем под ключ

Протоколы испытаний для сертификации машин

Посмотреть документ

Цели и область применения

Часть II. Безопасность ПСАЭЭ для транспортных средств категорий M и N, оснащенных электрическим приводом, за исключением ТС с постоянным соединением с сетью. Часть II не применяется к батареям для запуска двигателя, освещения или вспомогательных систем

Устанавливают единые технические требования к конструкции и функциональной безопасности аккумуляторных электромобилей (АЭМ)

Основная цель Правил ЕЭК ООН №100 - обеспечить электрическую и эксплуатационную безопасность таких транспортных средств, а также предотвратить опасные выбросы водорода при зарядке аккумуляторов. Документ определяет технические предписания, касающиеся защиты от прямого и непрямого контакта, изоляции, выравнивания потенциалов и требований к перезаряжаемой системе аккумулирования электрической энергии (ПСАЭЭ).
Область применения охватывает:

Правила служат основой для официального утверждения типа, подтверждая соответствие нормам безопасности.

Часть I. Безопасность электрического привода транспортных средств категорий M и N с максимальной скоростью >25 км/ч, оснащенных электрическим приводом, за исключением ТС с постоянным соединением с сетью. Часть I не охватывает требований к безопасности после аварии или высоковольтных компонентов, гальванически соединенных с высоковольтной шиной

Основные определения и термины

Режим, допускающий движение. Состояние транспорта, при котором привод активируется для обеспечения движения после активации управляющего устройства

Электрозащитное ограждение. Конструктивный элемент, предназначенный для предотвращения прямого контакта с токоведущими частями, обеспечивающий надежную защиту от случайного воздействия

Элемент. Электрохимическое устройство, обеспечивающее накопление и преобразование энергии за счет создания разности электрических потенциалов между клеммами

Подводящее соединение. Электрическая точка подключения, предназначенная для зарядки ПСАЭЭ от внешнего источника, соответствующая строгим нормам изоляции и защиты

Высоковольтная шина. Электрическая сеть, функционирующая при напряжении более 60 В постоянного тока или 30 В переменного, требующая применения усиленных мер изоляции

Водный электролит. Водный раствор, обеспечивающий проведение электрического тока через ионные соединения, с обязательными требованиями к предотвращению утечек

Автоматический разъединитель. Техническое устройство, предназначенное для автоматического разрыва электрической цепи между источниками энергии и высоковольтной системой при возникновении аварийной ситуации

Электрическая масса. Совокупность электрически связанных токопроводящих компонентов, потенциал которых служит эталонной точкой для проведения измерений

Для соответствия стандарту транспортные средства оснащаются:

Единообразные предписания гарантируют единые методы измерений.

Защита от непосредственного контакта. Обеспечение безопасности через применение классов защиты 0–3 и степеней IPXXB/IPXXD, включая использование изолирующих покрытий и конструктивных барьеров

Выравнивание потенциалов. Поддержание электрического сопротивления между незащищенными частями и электрической массой на уровне менее 0,1 Ом для предотвращения опасных разностей потенциалов

Сопротивление изоляции. Установление минимального значения сопротивления изоляции на уровне не менее 100 Ом/В для постоянного тока и 500 Ом/В для переменного тока, с обязательным контролем целостности изоляционного слоя

Защита от воздействия воды. Проведение испытаний на устойчивость к влаге, включая воздействие во время мойки и пересечения водных преград, с учетом условий эксплуатации

Виброустойчивость ПСАЭЭ. Проведение тестов на воздействие вибраций в диапазоне частот 7–200 Гц (вертикально) и 5–200 Гц (горизонтально) для оценки устойчивости к механическим нагрузкам

Термическая устойчивость. Выполнение испытаний на термический удар в диапазоне температур от -40°C до +60°C для проверки стабильности работы при экстремальных условиях

Механическая прочность. Проверка на механический удар с ускорением до 50 g (в зависимости от оси и категории) и тест на целостность при нагрузке 100 кН для обеспечения надежности конструкции

Огнестойкость. Тестирование на устойчивость к воздействию пламени при температуре 800°C с продолжительностью до 130 секунд для предотвращения возгорания

Короткое замыкание. Контроль электрических характеристик при сопротивлении менее 5 мОм для исключения риска взрыва или пожара

Чрезмерная зарядка. Мониторинг превышения номинального тока зарядки более чем на 10% для защиты от перегрузок

Чрезмерная разрядка. Оценка состояния при разряде до 0% номинальной емкости или срабатывания защиты для предотвращения повреждения элементов

Перегрев. Контроль температуры с учетом предельных значений для исключения тепловых деформаций

Перегрузка по току. Тестирование на устойчивость к увеличению тока сверх нормы для оценки надежности системы

Контроль утечек и выбросов. Обязательная проверка на отсутствие утечек электролита и выбросов водорода для обеспечения экологической и эксплуатационной безопасности.

Требования к продукции

Для подачи заявки подготовьте:

Документы должны соответствовать Правилам ЕЭК ООН. Неполный пакет приведёт к отказу.

Образцы для испытаний

Информацию о производителе и предыдущих одобрениях

Чертежи (3 копии) со схемами, характеристиками, системами защиты

Техническое описание: конструкция, параметры безопасности, системы контроля изоляции, ПСАЭЭ

Заявку с типом устройства и категорией транспорта

Процедура сертификации

Официальное утверждение типа по Правилам ЕЭК ООН №100 подтверждает соответствие стандартам. Процесс занимает 4–8 недель в аккредитованных лабораториях

Подтверждение соответствия Правилам ЕЭК ООН представляет собой не формальную процедуру, а строгое условие для выхода продукции на рынок. Несоблюдение требований грозит отзывом товара, конфискацией или штрафами.

Наша команда полностью возьмет на себя проведение испытаний согласно Правилам ЕЭК ООН. Мы гарантируем точность результатов, оперативность протоколов и полное соблюдение норм. Это помогает сэкономить время, минимизировать риски и успешно размещать продукцию на отечественном и зарубежных рынках.

Готовы к быстрому и успешному одобрению?

Какие испытания необходимы для подтверждения соответствия ЕЭК ООН №100

Мы проведем все необходимые испытания для вас

Осмотр. Детальная проверка маркировки, конструкции, изоляционных материалов и электрических систем на соответствие установленным нормам и требованиям документации

Анализ результатов. Комплексная оценка полученных данных с их сравнением с установленными критериями для подтверждения соответствия

Оформление протокола. Выдача протокола с официальным утверждением типа, обозначенным знаком "E", при успешном прохождении всех этапов

Корректировка и доработка. Проведение дополнительных испытаний и внесение изменений в конструкцию при выявлении несоответствий для обеспечения полного соответствия стандартам

Испытания и этапы проверки соответствия

Для подтверждения соответствия Правилам ЕЭК ООН №100 проводятся следующие испытания и этапы:

Нарушения. Приводят к отзыву сертификата, ограничивая доступ к рынкам

Решение об утверждении. Выдается уполномоченным органом, например Росстандартом

Прекращение производства. Требуется уведомление органа с пометкой "ПРОИЗВОДСТВО ПРЕКРАЩЕНО"

Санкции. Нарушение требований влечет отмену утверждения с уведомлением сторон Соглашения

Модификация типа. Любые изменения должны быть сообщены органу утверждения. Орган решает о новом утверждении или применяет пересмотр (при незначительных изменениях с обновлением документации) либо распространение (при необходимости дополнительных испытаний или новых поправок)

Контроль производства. Ежегодный аудит (CoP) проверяет соответствие серийного выпуска утвержденному типу транспорта или ПСАЭЭ

Заключительные положения

Срок действия сертификата соответствия ЕЭК ООН №100

Для одобрений в отношении Правил ООН срока годности как такового нет (действует, пока не отозвано/не прекращено производство/не нарушены требования, применяются переходные положения при новых сериях поправок)
