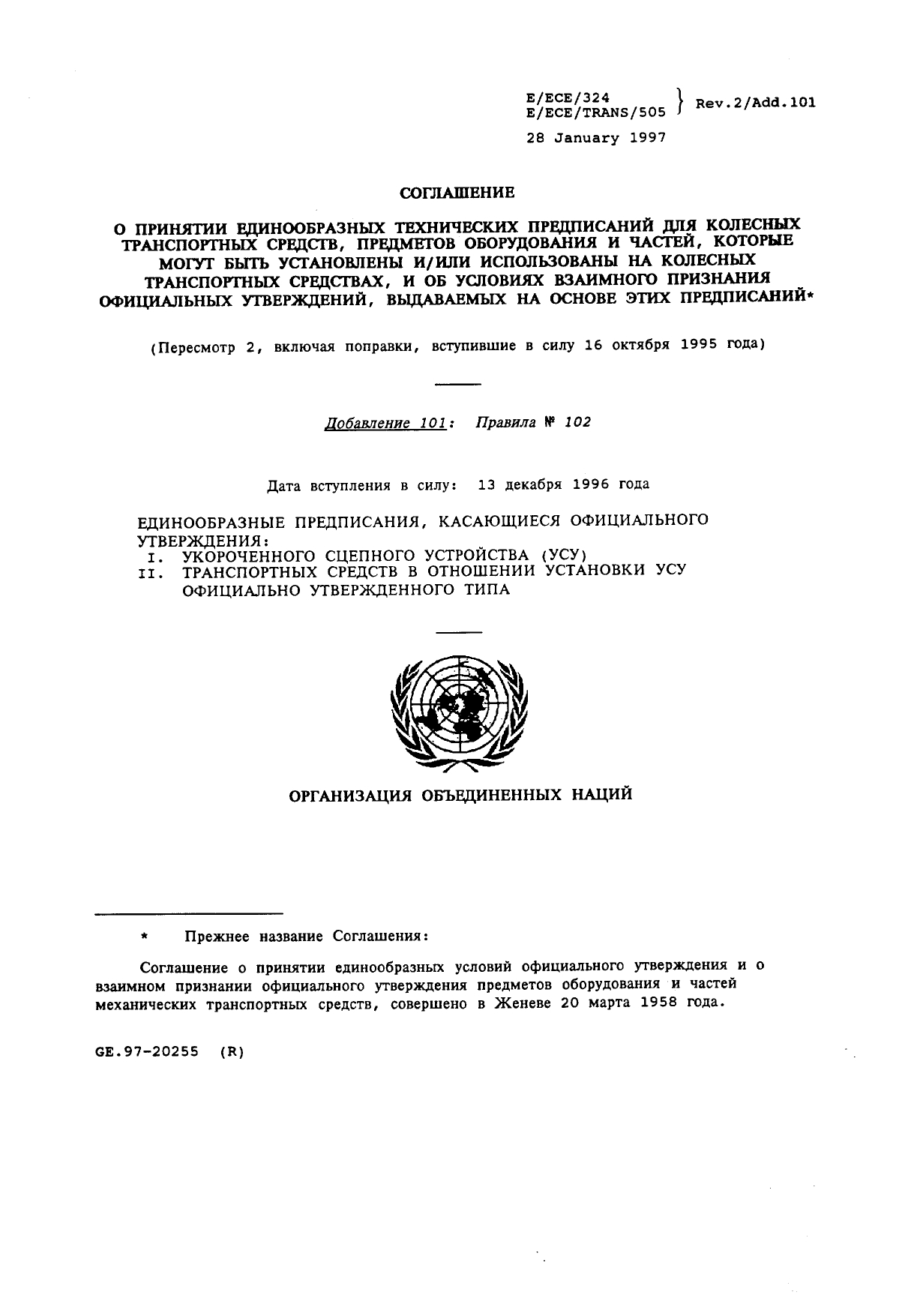

Правила №102 ЕЭК ООН

Правила ЕЭК ООН №102 разработаны Европейской экономической комиссией ООН и действуют в рамках Соглашения о принятии единообразных технических предписаний для колесных транспортных средств, совершённого в Женеве в 1958 году. Российская Федерация является участником данного Соглашения, в связи с чем официальные утверждения типа, выданные по Правилам ЕЭК ООН №102, признаются в международной системе официального утверждения и используются при подтверждении выполнения требований Технического регламента Таможенного союза ТР ТС 018/2011 и оформлении ОТТС

Документ применяется в рамках системы официального утверждения типа и используется для допуска грузовых транспортных средств и прицепов, оснащённых укороченными сцепными устройствами, на рынки стран — участниц Соглашения 1958 года

Основная цель Правил ЕЭК ООН №102 — обеспечить безопасность и стабильность движения автопоездов, использующих системы сближенного сцепа

УСУ автоматически регулирует зазор: на прямой дороге прицеп находится максимально близко к тягачу, а при поворотах устройство увеличивает расстояние, предотвращая столкновение кузовов. Документ устанавливает единообразные предписания для официального утверждения УСУ и ТС в отношении их установки.

Правила не применяются к сцепным устройствам, не относящимся к укороченным сцепным устройствам в понимании Правил №102.

Часть I. Официальное утверждение типа укороченного сцепного устройства (УСУ)

Часть II. Официальное утверждение транспортных средств в отношении установки УСУ официально утвержденного типа

N2 и N3: Грузовые автомобили с разрешенной максимальной массой свыше 3,5 тонн

O3 и O4: Прицепы и полуприцепы с разрешенной максимальной массой свыше 3,5 тонн

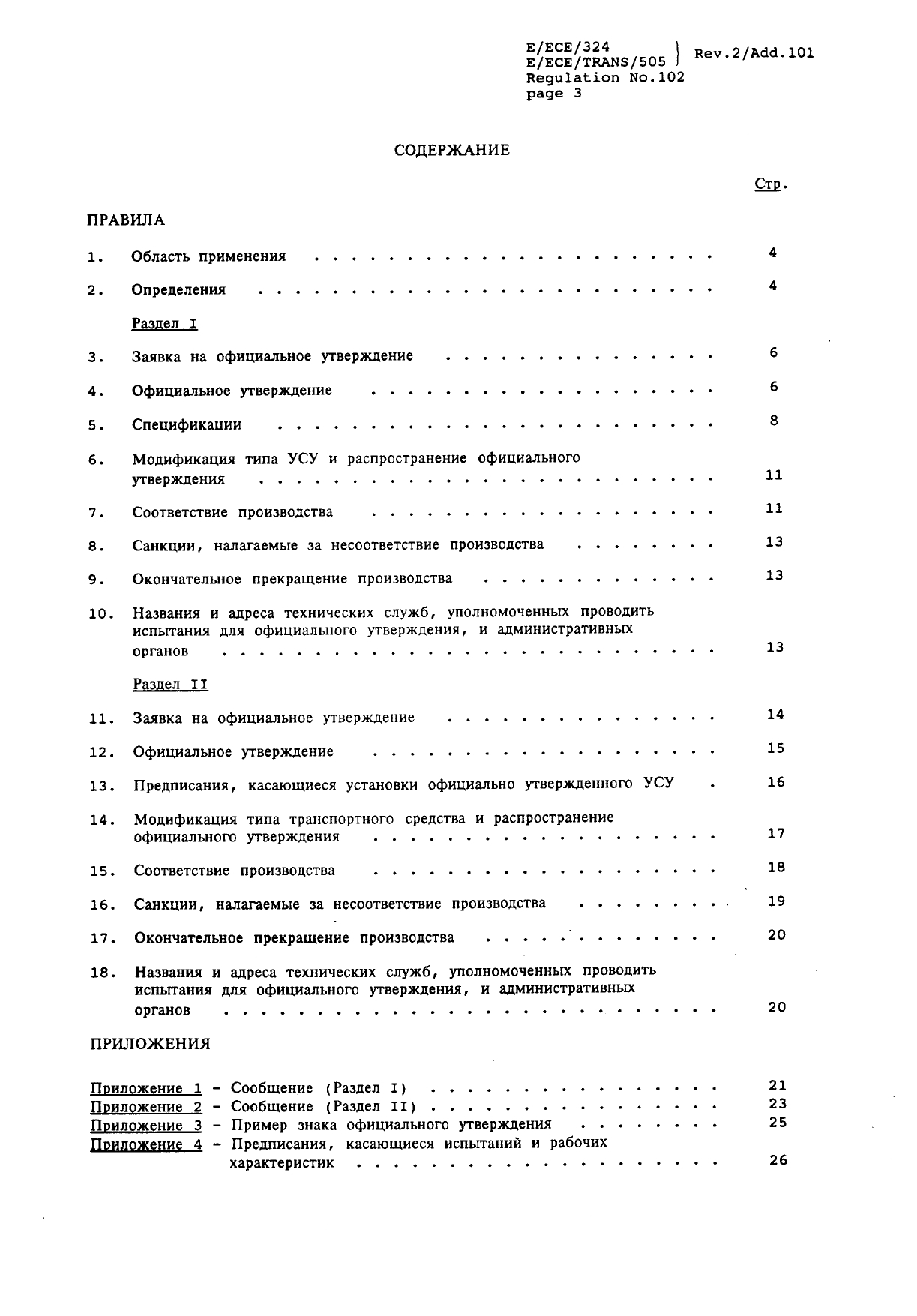

Структура документа:

Распространяются на следующие категории ТС:

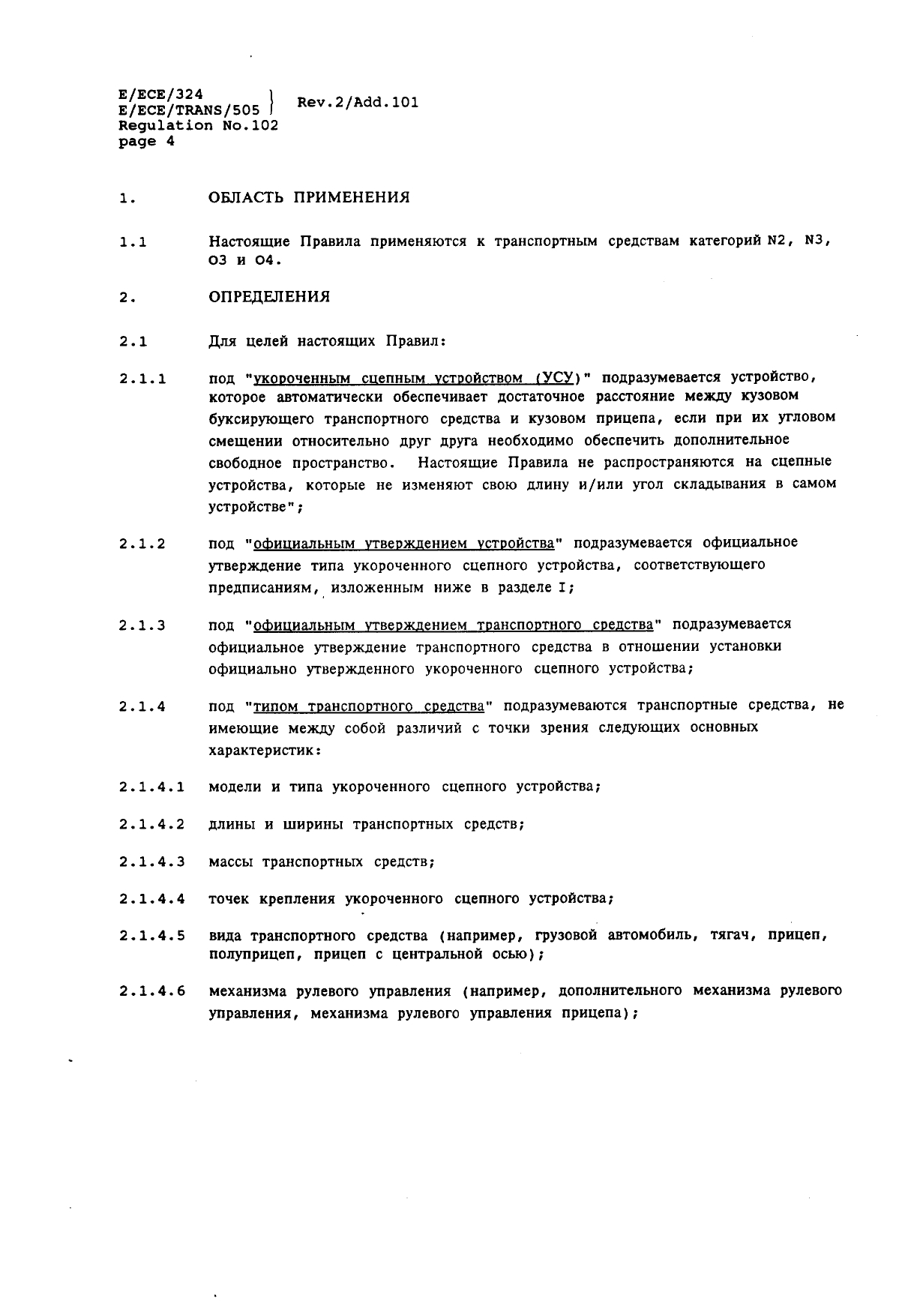

Укороченное сцепное устройство (УСУ). Сцепное устройство, конструкция которого обеспечивает увеличение расстояния между тягачом и прицепом при их угловом смещении с целью предотвращения контакта между ними

Официальное утверждение УСУ. Административная процедура, в ходе которой компетентный орган подтверждает соответствие конкретного типа укороченного сцепного устройства требованиям Правил ЕЭК ООН №102

Официальное утверждение транспортного средства. Подтверждение государственным органом, что данное шасси, тягач или прицеп оснащены УСУ, которое уже получило одобрение типа, и их совместная работа полностью соответствует требованиям Правил

Тип УСУ. Устройства, не имеющие существенных различий в модели, принципе действия (механический, гидравлический и т.д.) и способе крепления

Метод автоматической сцепки. Процедура, при которой соединение тягача с прицепом происходит при подаче тягача назад без внешней помощи (ручного вмешательства)

Правила ЕЭК ООН №102 устанавливают требования к конструкции, прочности и безопасности эксплуатации УСУ, включая:

Конструкция. Конструкция УСУ должна быть спроектирована таким образом, чтобы исключать контакт между тягачом и прицепом, обеспечивать корректную и безопасную работу при допустимых углах поворота и перекоса, а также предотвращать самопроизвольное расцепление в процессе эксплуатации. В части сцепных элементов к конструкции УСУ дополнительно применяются требования Правил ЕЭК ООН №55, если это предусмотрено конструктивным исполнением устройства

Установка. При установке на транспортное средство УСУ должна обеспечивать свободное угловое перемещение и отсутствие контакта кузовов

Устойчивость к условиям эксплуатации. Оборудование должно сохранять полную работоспособность при интенсивной вибрации, экстремальных температурах и быть защищено от агрессивного коррозийного воздействия (соли, реагенты)

Маркировка. УСУ должно иметь международный знак официального утверждения типа — круг с буквой «E», номером страны и номером утверждения

Прочность. УСУ должно выдерживать эксплуатационные нагрузки и циклические воздействия. Прочностные и функциональные характеристики проверяются в ходе испытаний, предусмотренных Приложением 4 к Правилам №102

Соответствие производства (CoP): изготовитель обязан обеспечивать соответствие серийной продукции утверждённому типу

Несоответствие требованиям: может привести к приостановлению или отзыву официального утверждения типа

Изменения конструкции: любые изменения, влияющие на характеристики УСУ или его установку, требуют распространения или повторного утверждения типа

Официальное утверждение типа по Правилам ЕЭК ООН № 102 не имеет фиксированного срока действия и действует до его отмены, внесения модификации или прекращения производства. Соответствие Правилам № 102 является одним из признанных способов выполнения требований ТР ТС 018/2011 и используется при оформлении ОТТС
