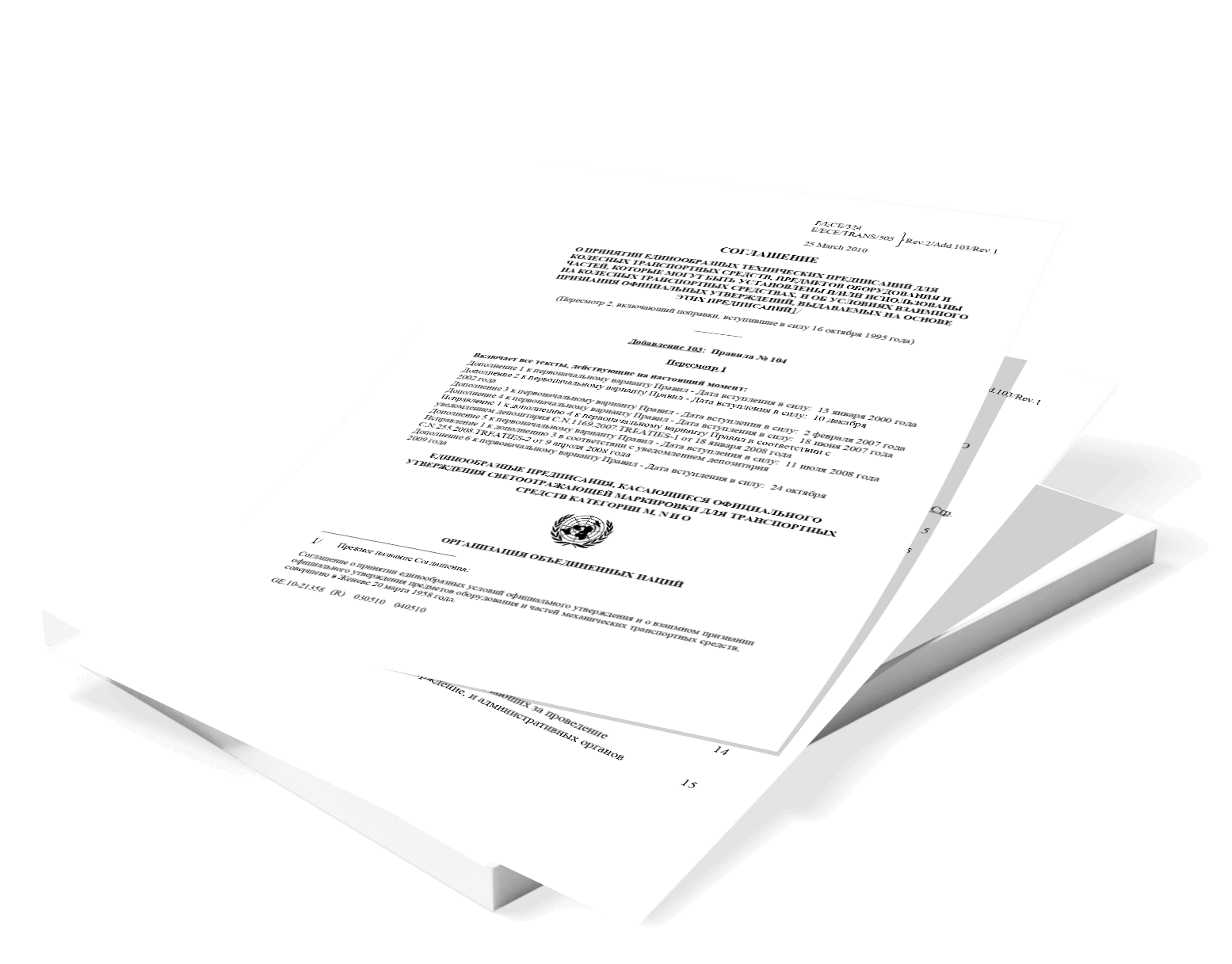

Пример документа:: одобрение типа транспортного средства

Правила №104 ЕЭК ООН

Правила ЕЭК ООН № 104 «Сертификация светоотражающей маркировки на транспортных средствах». Мы проведём испытания и подготовим официальное сообщение по Правилам ЕЭК ООН № 104 (R104), подтверждающее соответствие вашей светоотражающей продукции — лент и материалов для контурного обозначения транспортных средств — международным требованиям. Этот нормативный акт устанавливает единые правила для одобрения типа маркировочных материалов классов C, D и E, а также порядок их применения на транспортных средствах категорий M, N и O

7

лет на рынке сертификаций

70

городов с нашими представительствами

95+

общая численность специалистов

Главная / База знаний / Правила ЕЭК ООН / Правила №104

Цели и область применения правил

Правила ЕЭК ООН №104 устанавливают единые международные требования к светоотражающей маркировке транспортных средств

Основная цель — повышение видимости и безопасности крупных автомобилей и прицепов в тёмное время суток и при плохой погоде.
Документ описывает:

порядок испытаний и процедуры официального утверждения (сертификации)

требования к размещению и цвету маркировки на транспортных средствах

технические характеристики материалов, используемых для маркировки (лент, пленок)

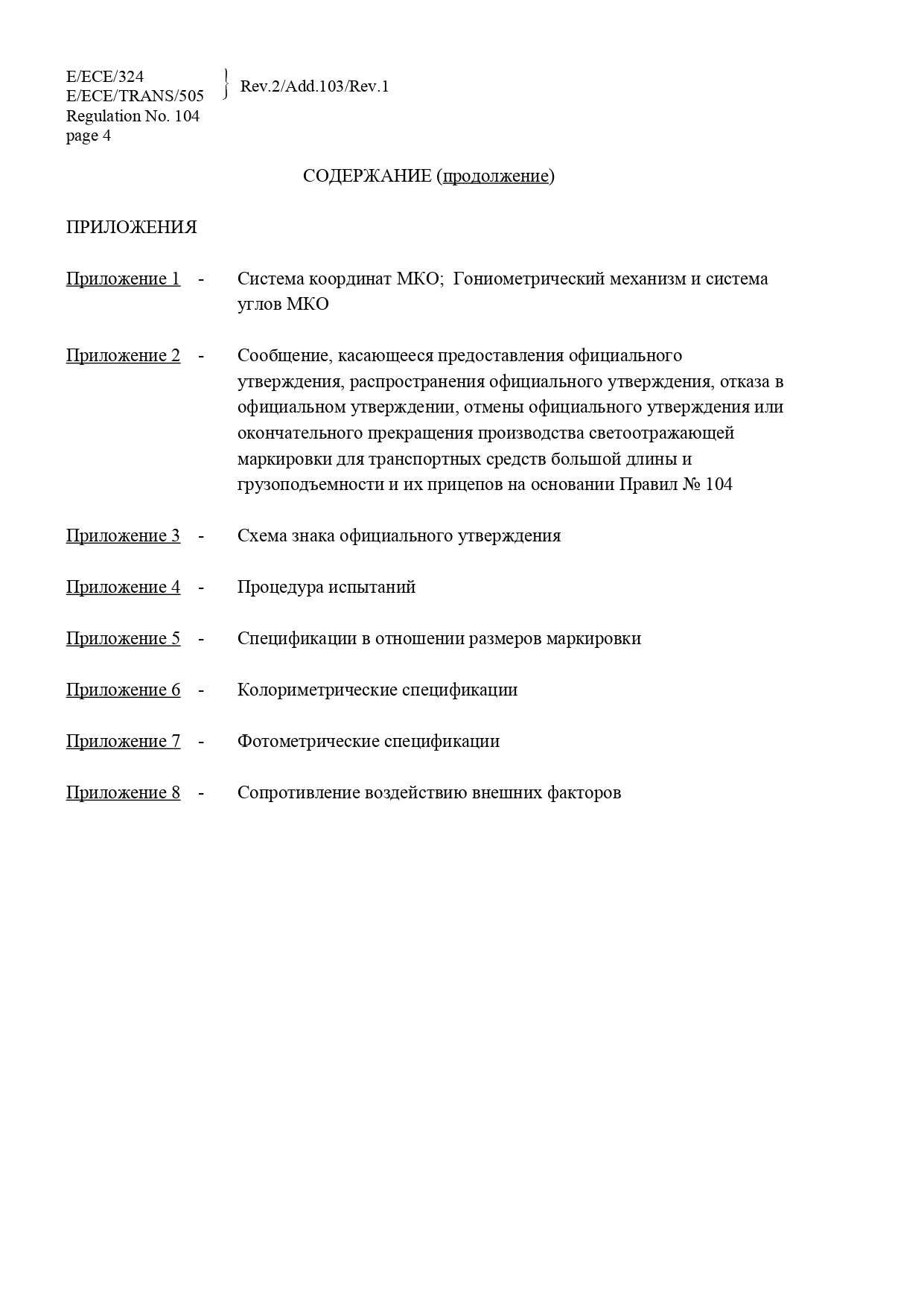

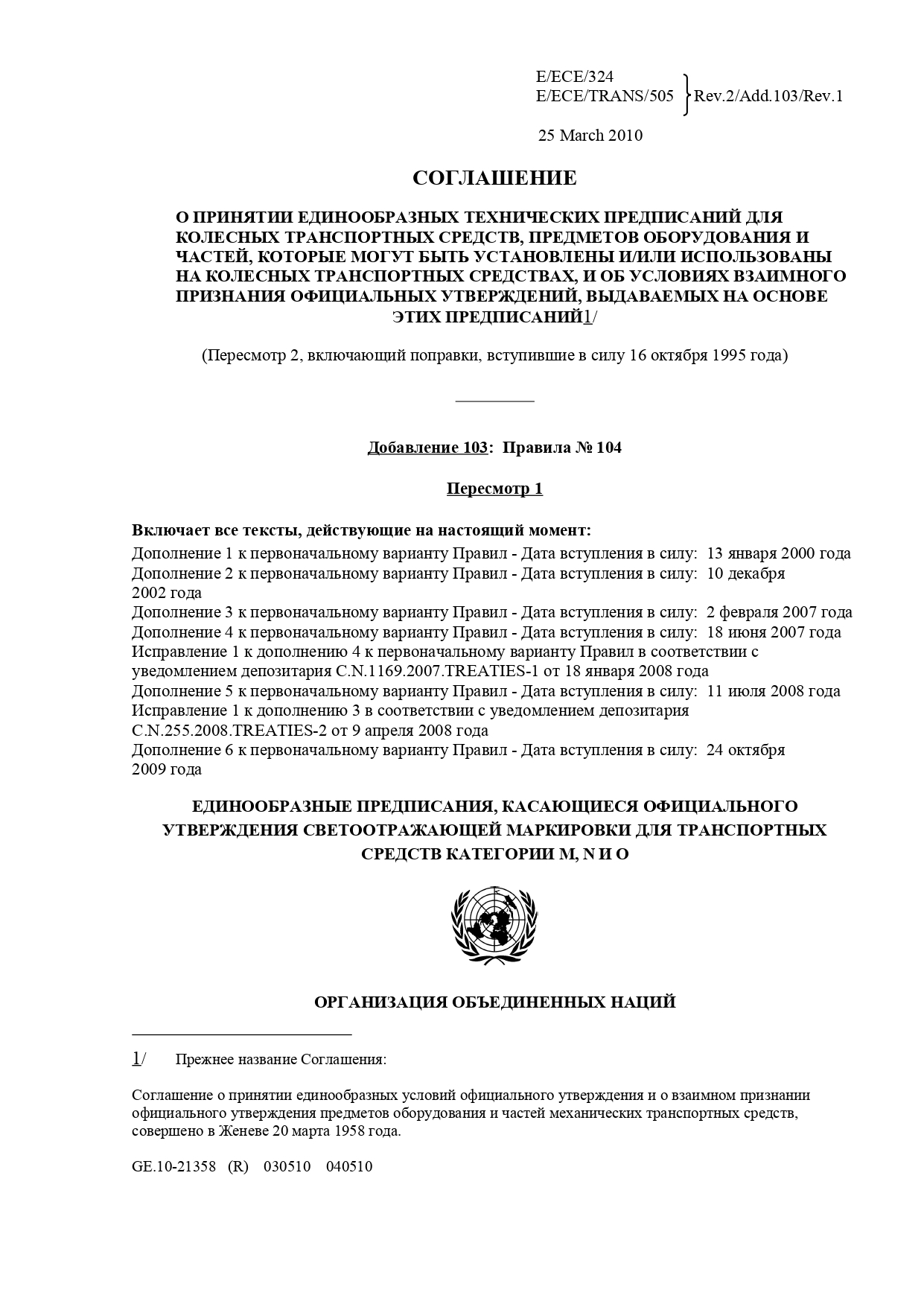

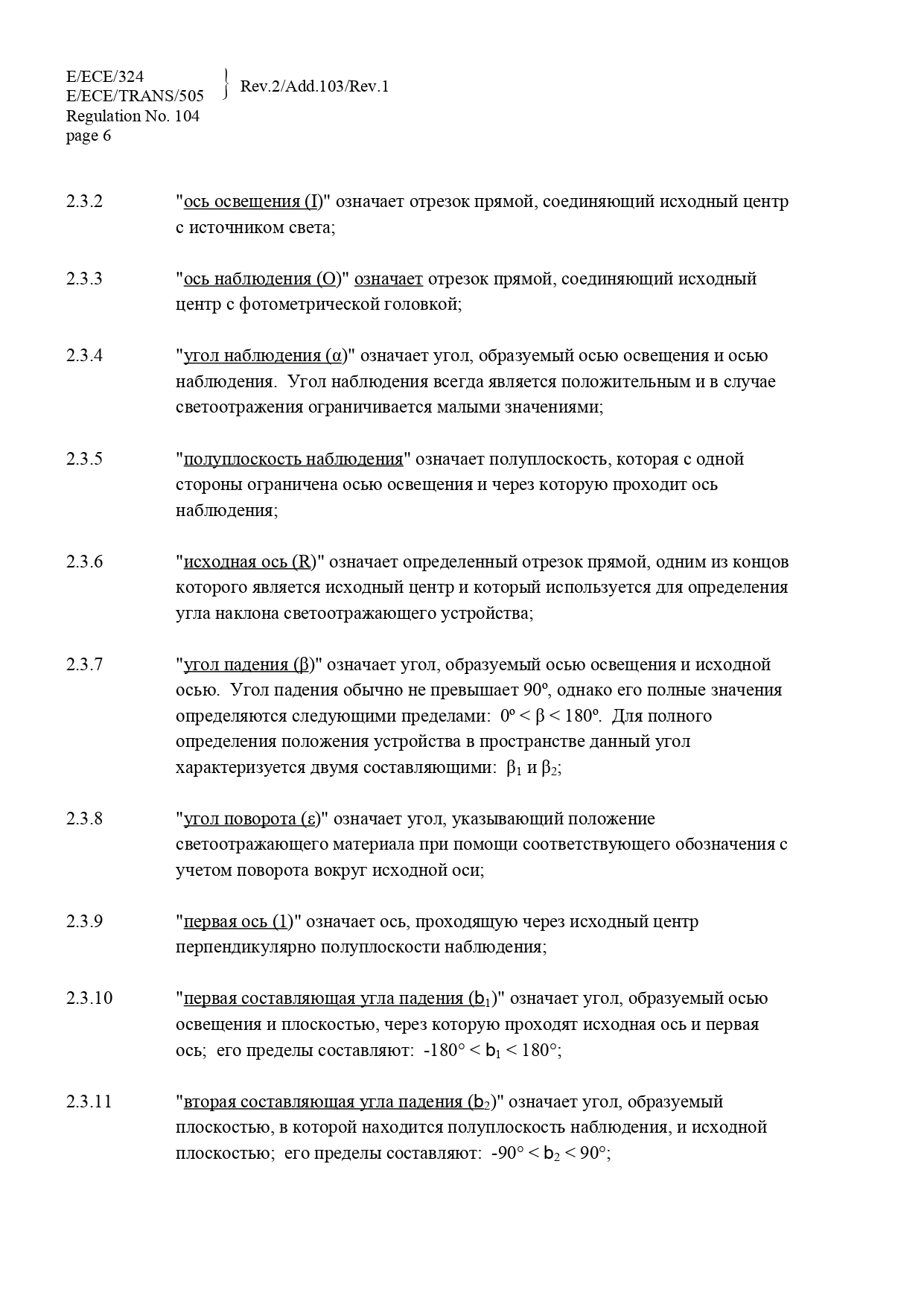

Протоколы испытаний для сертификации машин и транспортных средств

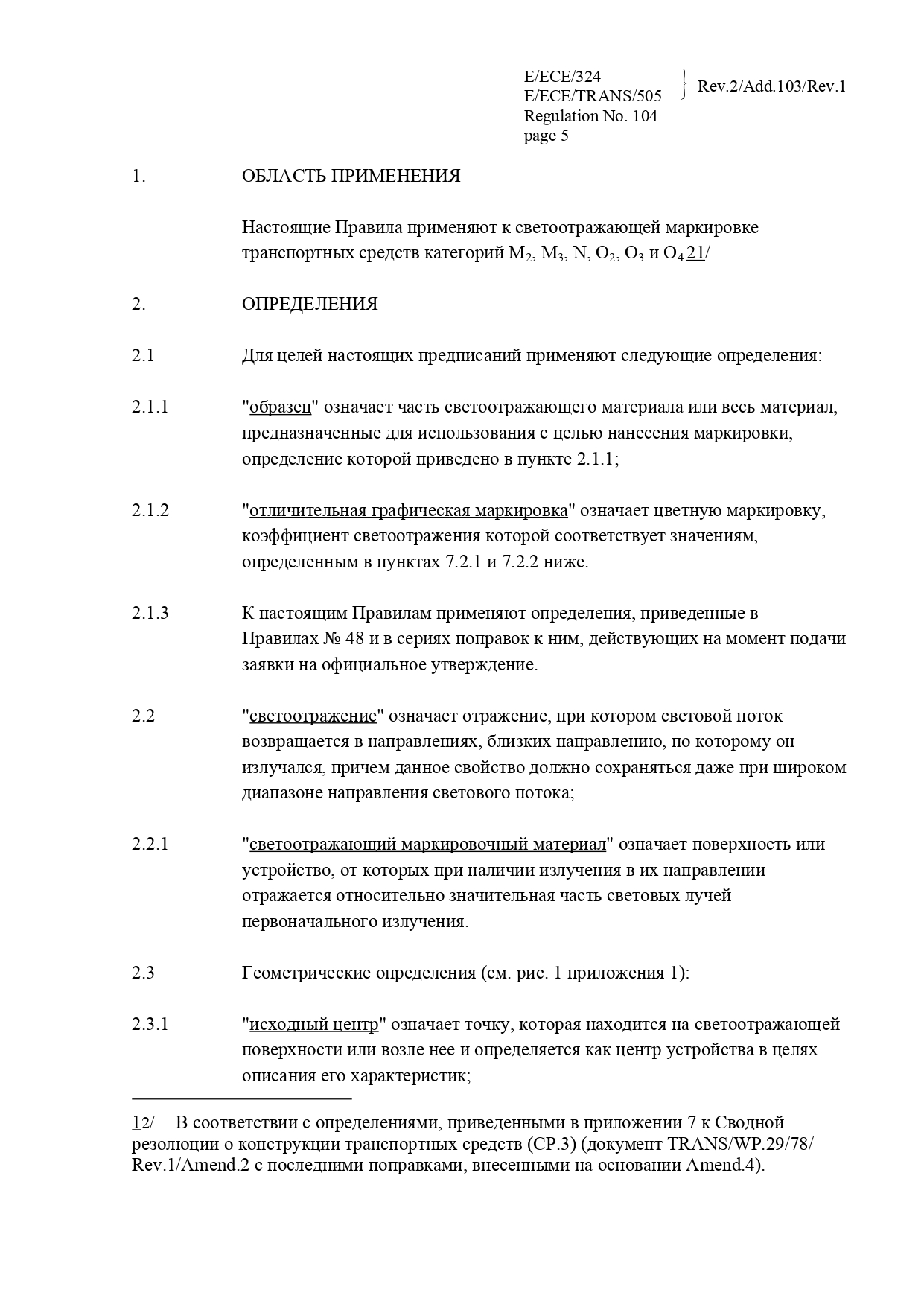

Протоколы испытаний для сертификации машин и транспортных средств: оформляем под ключ

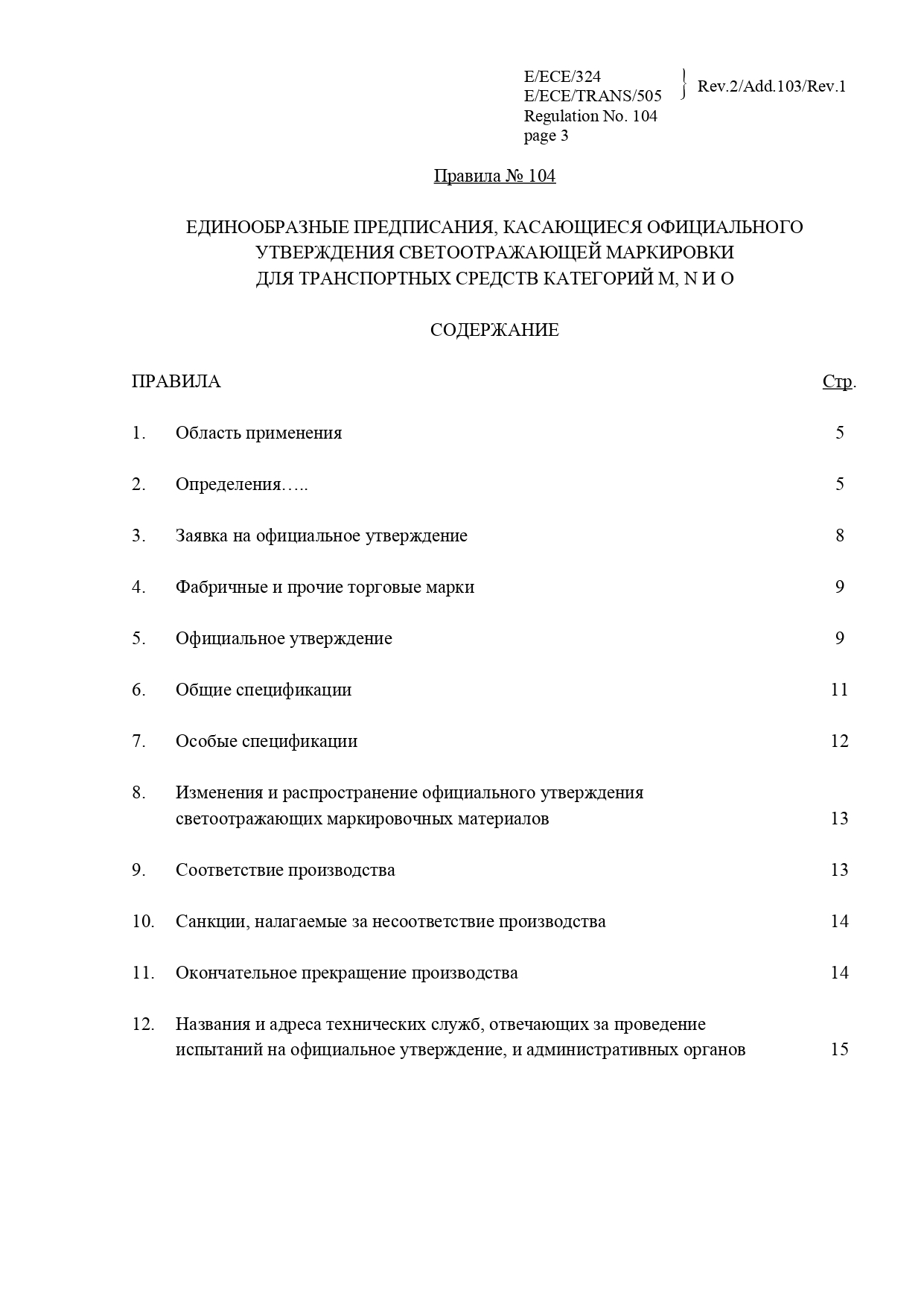

Протоколы испытаний для сертификации машин

Посмотреть документ

Правила распространяются на транспортные средства категорий:

Также допускается добровольное нанесение сертифицированной маркировки на транспортные средства меньших категорий — при условии соблюдения тех же требований

O₂, O₃, O₄ — прицепы и полуприцепы

N — грузовые автомобили

M₂, M₃ — автобусы

Область применения

Светоотражающий маркировочный материал — поверхность или устройство, которое при освещении отражает значительную часть падающего света, обеспечивая видимость транспорта в темное время суток и при плохих погодных условиях

Контурная маркировка — линия светоотражающей ленты по периметру сзади и по бокам

Официальное утверждение — сертификация, подтверждающая соответствие материала или транспортного средства правилам R104

Основные определения и требования

Требования к транспортным средствам

Требования к материалам светоотражающей маркировки установлены в Правилах №104 ЕЭК ООН, а порядок ее размещения на транспортных средствах — в Правилах №48 ЕЭК ООН

Непрерывность: допускаются разрывы, если покрытие ≥80% длины/ширины

Маркировочные материалы должны быть долговечными, стойкими к погоде, коррозии, мойке и механическим воздействиям, а также сохранять светоотражающие свойства после испытаний.

Высота: от 250 мм до 1500 мм, при необходимости до 2100 мм

Кабины: боковая маркировка необязательна, если наносится — соответствует правилам

Размещение: сзади — полная контурная маркировка для ширины свыше 2100 мм; сбоку — минимум частичная маркировка, полная предпочтительна

Габариты ленты: ширина 50 мм (+10/-0 мм)

Цвет: сзади — красный или желтый; сбоку — белый или жёлтый

Официальное утверждение типа материала. Производитель ленты или плёнки представляет образцы и техническую документацию в аккредитованную техническую службу.
После испытаний оформляется протокол и выдается официальное утверждение типа

Утверждение типа транспортного средства. Проверяется правильность нанесения маркировки: цвет, высота, протяженность покрытия и наличие знака «E» на ленте. По результатам инспекции оформляется сообщение об утверждении

Процедура сертификации

Сертификация проходит в два этапа:

Необходимые документы

Утверждение типа ленты

Документы системы менеджмента качества

Техническое описание: для материала — спецификации, структура, цвет, инструкция по нанесению; для ТС — чертежи, длина, грузоподъёмность и схемы нанесения маркировки

Образцы ленты для испытаний (для материала)

Заявка на официальное утверждение

испытания, необходимые для подтверждения соответствия ЕЭК ООН №104

Фотометрические испытания. Оценивается коэффициент световозвращения (R') при разных углах освещения и наблюдения. Лента должна оставаться яркой и заметной для водителей, движущихся сзади или сбоку

Колориметрические испытания. Проверяется точность цвета (белого, желтого или красного) по заданным координатам цветности как днём, так и ночью под светом фар

Испытания на устойчивость. Образцы подвергаются воздействию экстремальных условий, имитирующих реальную эксплуатацию, после чего их фотометрические и колориметрические характеристики проверяются повторно. Материал должен сохранять допустимые параметры. Ключевые тесты включают:

Стойкость к погодным условиям: искусственное старение и УФ-воздействие.
Стойкость к мойке: включая автоматические щётки и мойку под высоким давлением.
Стойкость к коррозии: проверка в условиях соляного тумана.
Стойкость к топливу: воздействие горюче-смазочных материалов.
Прочность адгезии: проверка надежности сцепления с поверхностью.

Готовы к быстрому и успешному одобрению?

Мы проведем все необходимые испытания для вас

Порядок проведения испытаний строго регламентирован стандартом. Сначала техническая служба отбирает образцы маркировки из предоставленной производителем партии. На первом этапе проводятся входные измерения фотометрических и колориметрических характеристик в состоянии «как есть»

Образцы подвергаются испытаниям на устойчивость: старению, мойке, воздействию топлива. После каждого теста проводят повторные измерения фотометрических и колориметрических показателей. Результаты сравниваются «до» и «после» испытаний: например, после проверки на атмосферостойкость коэффициент световозвращения не должен опускаться ниже 80% от исходного значения

При сертификации транспортного средства процесс немного иной. Эксперты проводят инспекцию предоставленного ТС, проверяют наличие знака утверждения «E» на ленте и с помощью рулеток и угломеров контролируют точное расположение маркировки: высоту от земли, цвет и покрытие как минимум 80% длины и ширины транспортного средства.

Мы обеспечиваем полный контроль за соблюдением методик и параметров испытаний, чтобы результаты были достоверны и приняты без замечаний при официальном утверждении типа транспортного средства.

Порядок проведения испытаний

Этот знак сопровождается кодом страны, выдавшей утверждение, и номером правил (104R), подтверждая соответствие стандартам безопасности. Он признается всеми странами-участницами ООН, что обеспечивает вашей продукции доступ на международный рынок.

Заключительные положения

Успешная сертификация дает производителю право наносить на свою продукцию — будь то светоотражающая лента или транспортное средство — знак официального утверждения «E»

Срок действия сертификата соответствия ЕЭК ООН №104

Производители обязаны отслеживать актуальную редакцию и при необходимости проходить повторную сертификацию

Сертификат официального утверждения типа действует бессрочно при условии, что конструкция или технология не меняются, а правила ЕЭК ООН №104 не изменились
