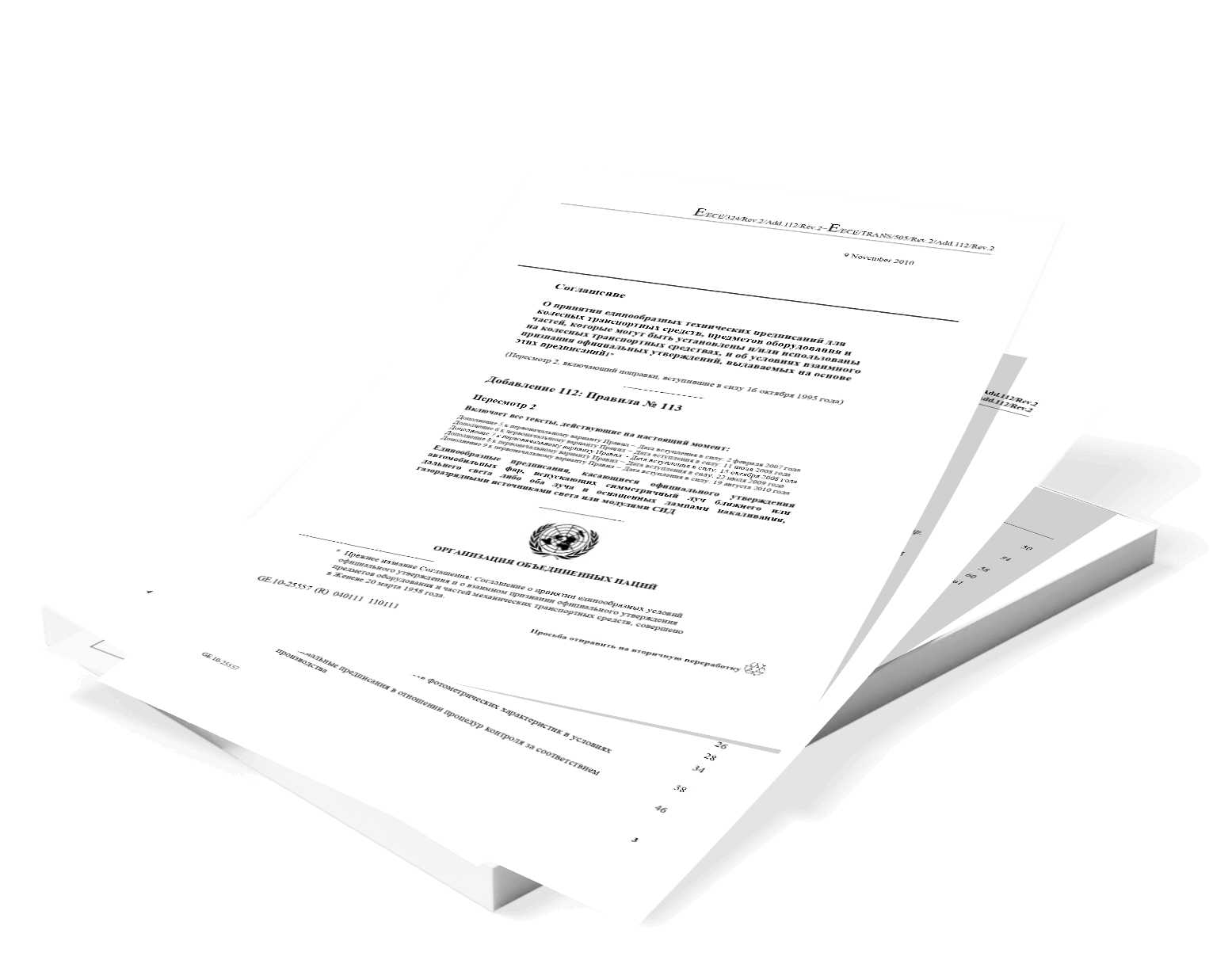

Пример документа:: одобрение типа транспортного средства

Правила №113 ЕЭК ООН

Правила ЕЭК ООН №113: «Сертификация автомобильных фар с симметричным лучом». Мы сопровождаем проведение оценки соответствия и оформление официального утверждения типа по Правилам ЕЭК ООН №113, подтверждая, что фары головного света с симметричным световым пучком соответствуют установленным международным требованиям безопасности

7

лет на рынке сертификаций

70

городов с нашими представительствами

95+

общая численность специалистов

Главная / База знаний / Правила ЕЭК ООН / Правила №113

Общие положения ЕЭК ООН №113

Правила ЕЭК ООН №113 разработаны Европейской экономической комиссией ООН и действуют в рамках Соглашения о принятии единообразных технических предписаний для колесных транспортных средств, совершенного в Женеве в 1958 году

Документ устанавливает предписания, касающиеся утверждения фар с симметричным лучом ближнего или дальнего света и современными источниками света: лампами накаливания, газоразрядными лампами и LED-модулями

Важно: Правила ЕЭК ООН № 113 касаются только фар с симметричным лучом. Они не распространяются на фары с асимметричным лучом (правила № 112) и адаптивные системы освещения (правила № 123).

гарантировать совместимость компонентов и легкий выход продукции на международные рынки

обеспечить безопасность фар при эксплуатации в любых условиях

унифицировать стандарты сертификации в странах — участницах Соглашения

Правила позволяют:

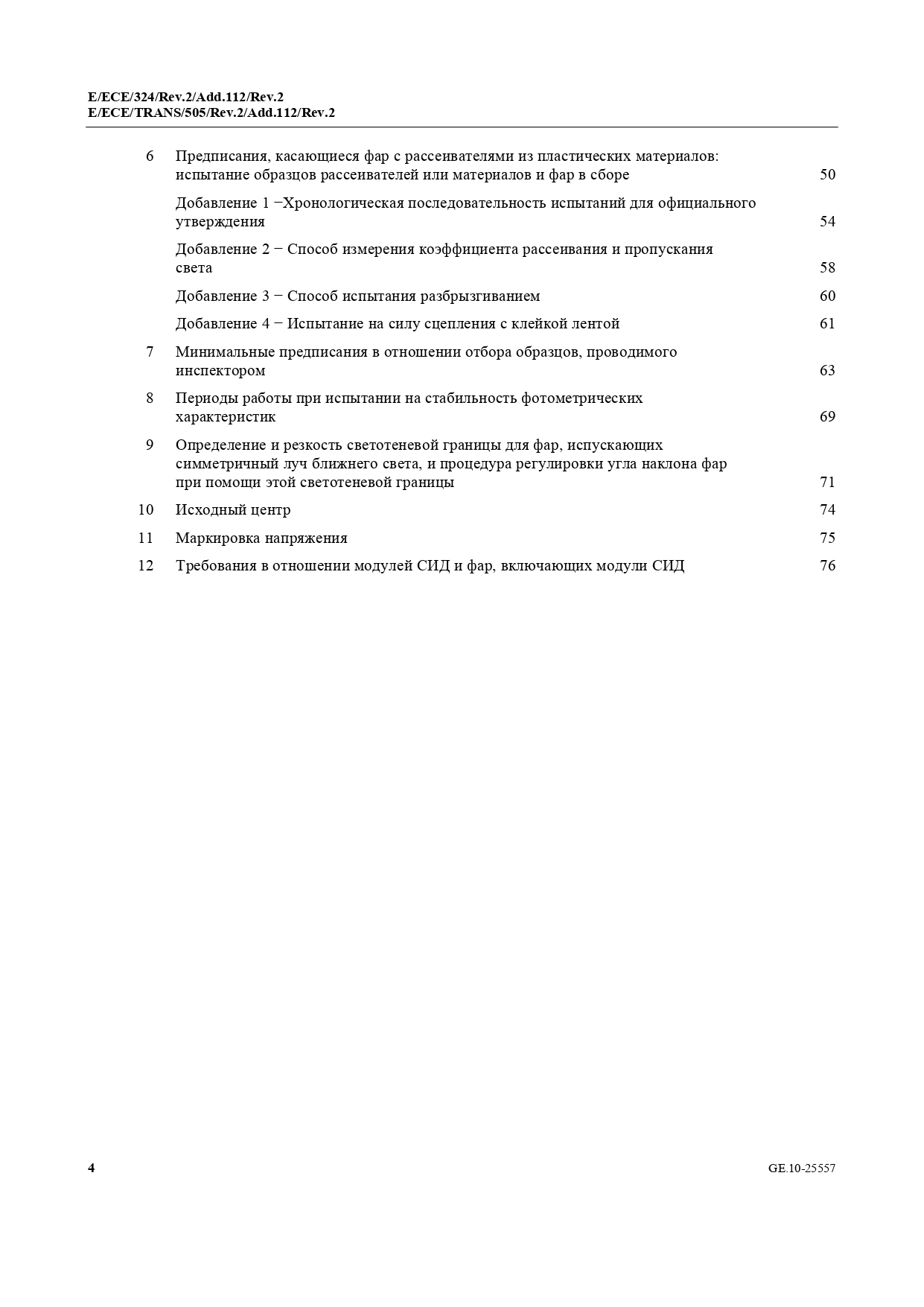

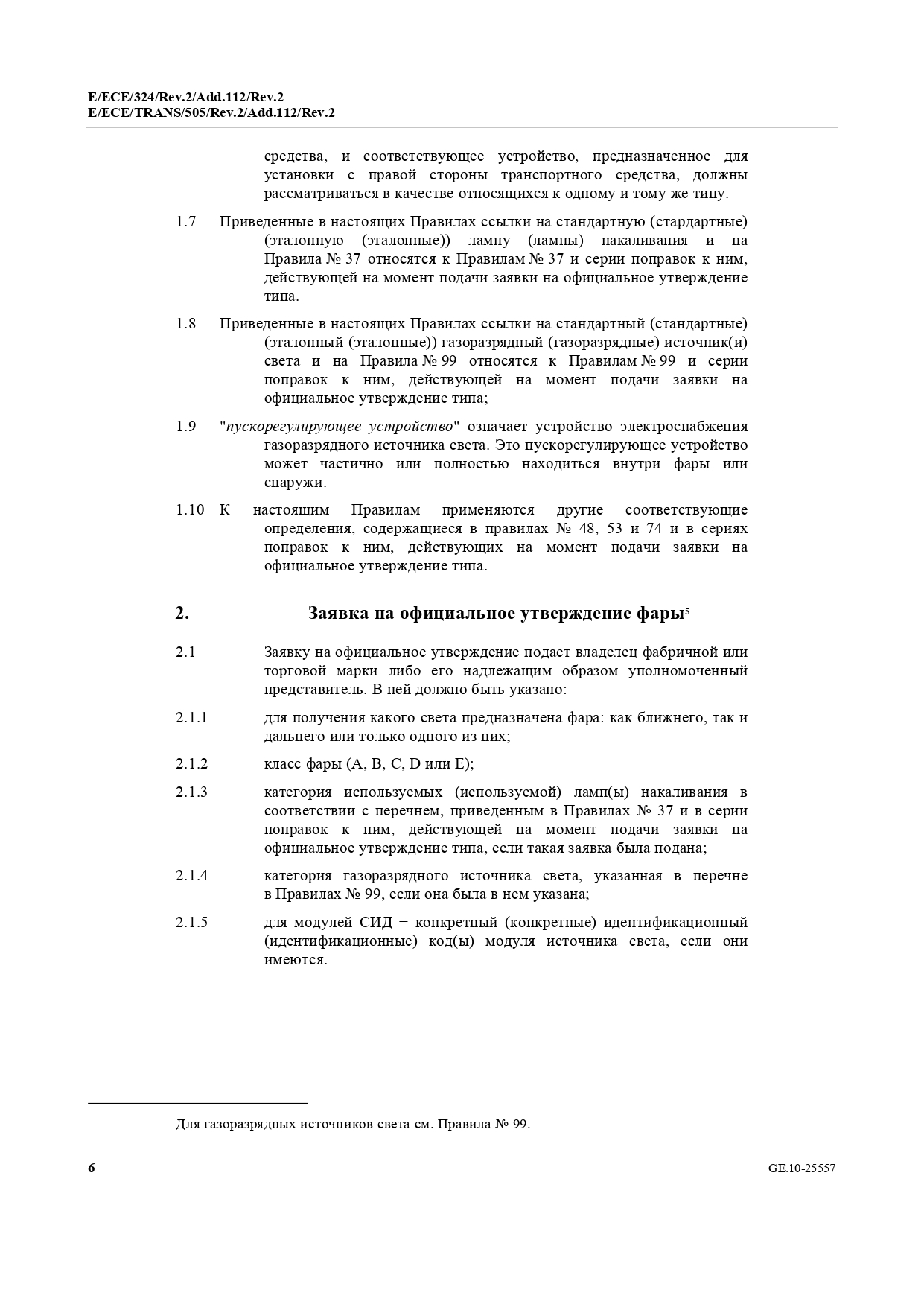

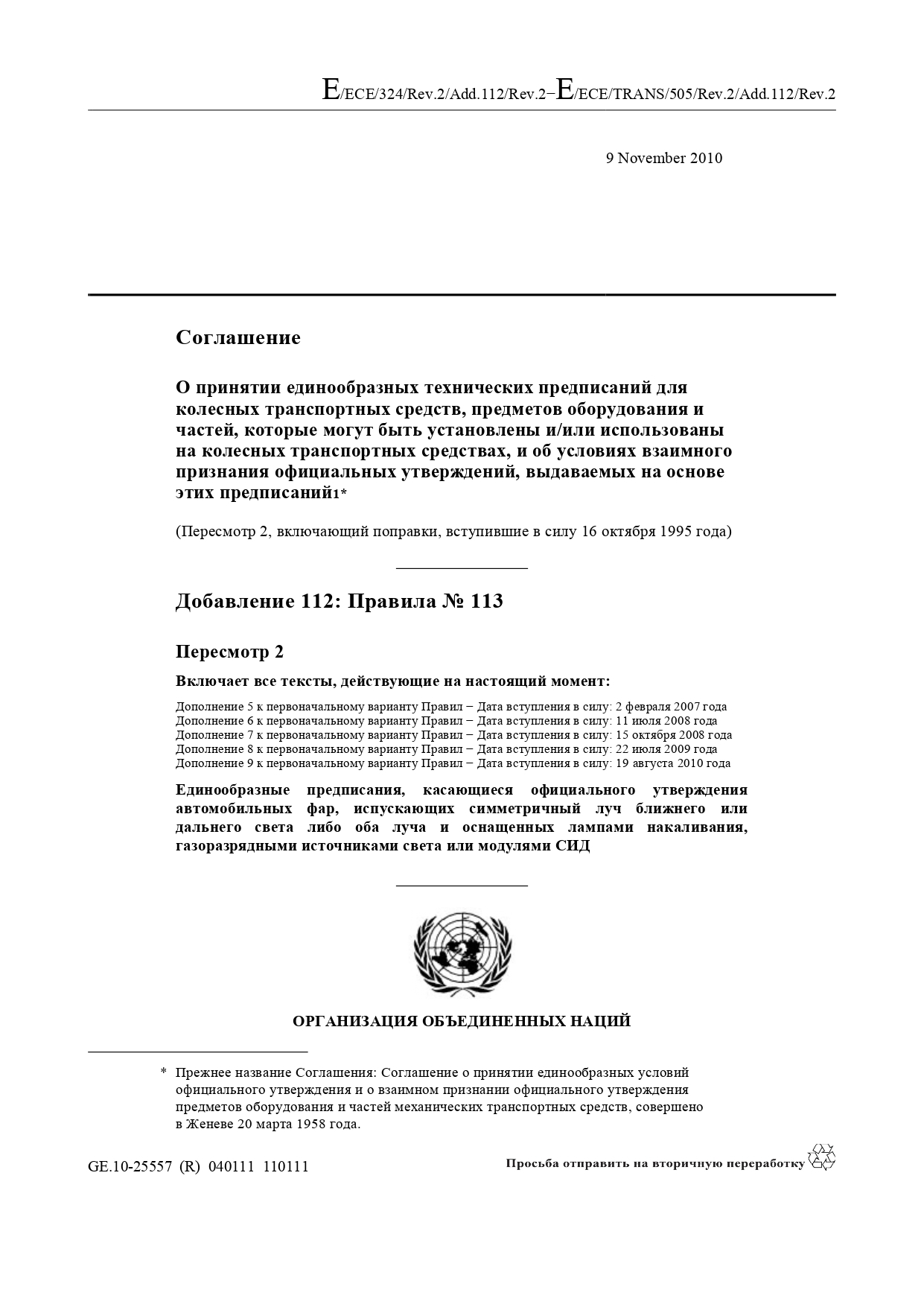

Протоколы испытаний для сертификации машин и транспортных средств

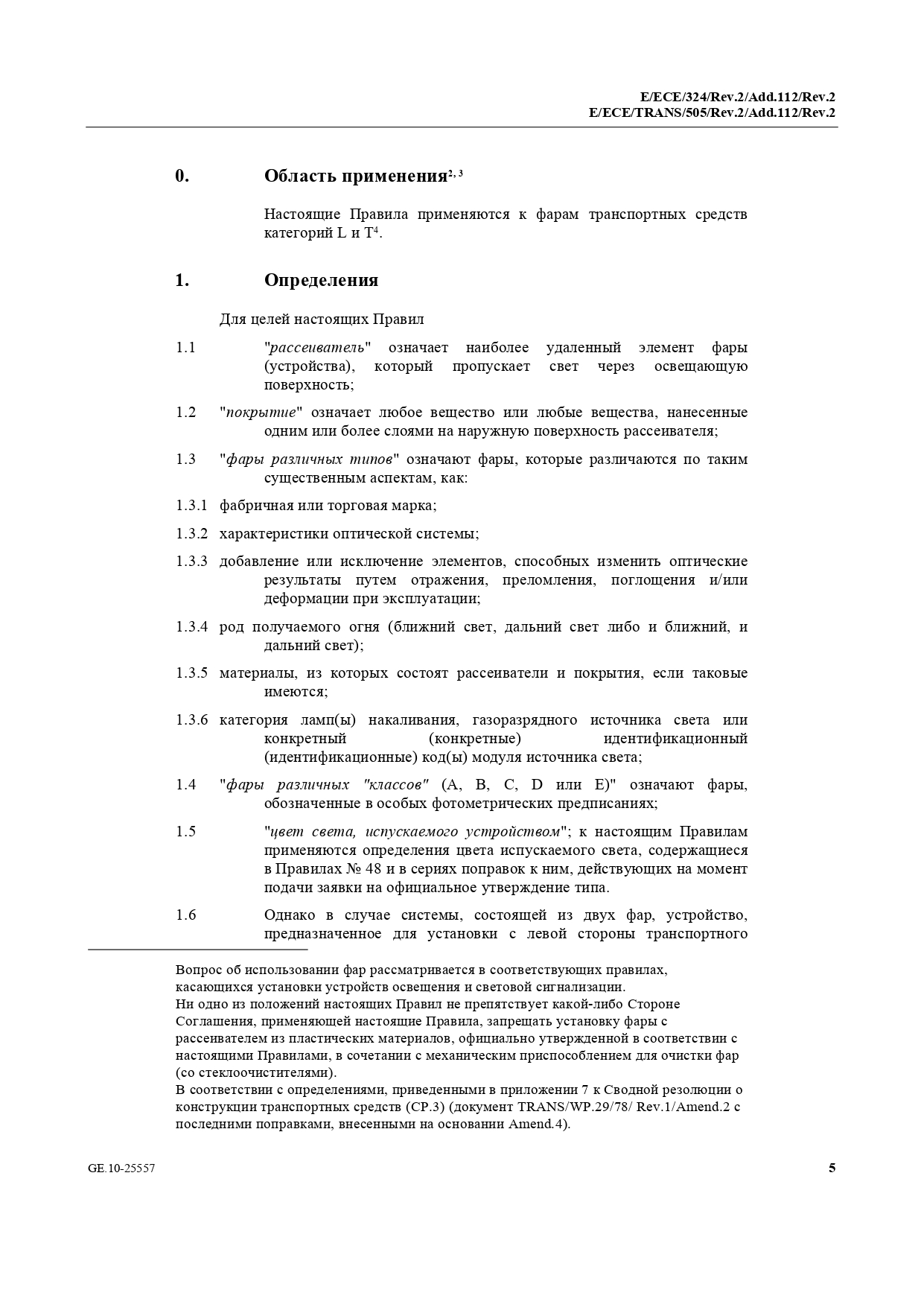

Протоколы испытаний для сертификации машин и транспортных средств: оформляем под ключ

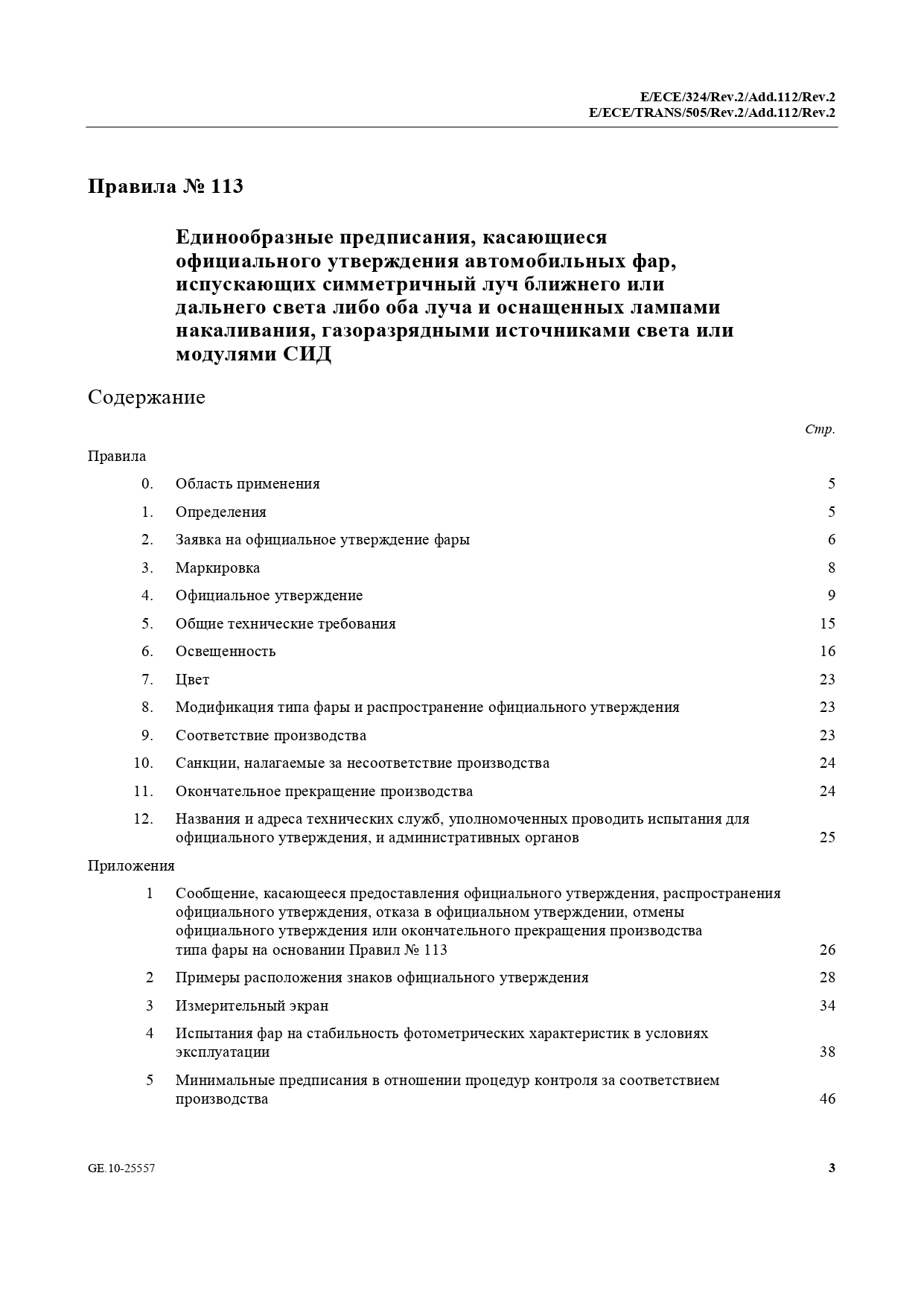

Протоколы испытаний для сертификации машин

Посмотреть документ

Основная цель Правил ЕЭК ООН №113 — на обеспечение безопасности дорожного движения путем строгого регламентирования качества освещения, надежности световых приборов и предотвращения ослепления встречных водителей

Лампами накаливания (галогенными)

Светодиодными (СИД) модулями

Газоразрядными источниками света (ксенон)

Асимметричным лучам ближнего и дальнего света

Специальным световым приборам, не относящимся к нормальному освещению дороги

Адаптивным системам освещения

Категории L: мопеды, мотоциклы, трициклы и квадрициклы

Категории T: сельскохозяйственные и лесохозяйственные тракторы

Регламент охватывает фары, оснащенные:

Категории транспортных средств:

Правила не применяются к:

Цели и область применения

Фара — световой прибор, предназначенный для освещения дороги впереди транспортного средства

Тип фары — группа фар с одинаковыми конструктивными и оптическими характеристиками

Симметричный луч — световой пучок, распределение которого симметрично относительно продольной оси транспортного средства, при этом светотеневая граница является в основном горизонтальной и пригодной для регулировки

Светотеневая граница (STG) — четкая линия раздела между освещенной и неосвещенной зонами на измерительном экране. Она служит основным ориентиром для регулировки фары и предотвращения ослепления встречных участников движения

Рассеиватель — самый удаленный элемент фары (внешнее «стекло»), который пропускает свет через освещающую поверхность. Может быть изготовлен из стекла или пластических материалов

Официальное утверждение — процедура сертификации типа фары уполномоченным органом страны-участницы Соглашения 1958 года

Основные определения

Правила устанавливают строгие технические требования к фаре и ее компонентам:

Технические требования к фаре и её безопасности

Фотометрические параметры — четкая горизонтальная светотеневая граница (СТГ) для ближнего света; минимальные и максимальные значения освещенности в контрольных точках; контроль зоны ослепления для встречных транспортных средств

Дальний свет — достижение максимальной силы света с правильным распределением по дороге и ограничением суммарной силы в зависимости от класса фары

Колориметрия — свет должен быть белым согласно системе CIE 1931

Стабильность характеристик — фары тестируются на длительное включение и нагрев, параметры не должны выходить за допустимые пределы

Материалы и конструкция — устойчивость к вибрации, влаге, перепадам температур; линзы из пластика проходят тесты на ультрафиолет, химикаты и истирание; конструкция источника света исключает неправильную установку

Процедура сертификации

Официальное утверждение типа проводится на основании представленных документов и испытаний:

Предоставление образцов для испытаний

Описание маркировки

Техническое описание светового прибора

Чертежи устройства с указанием материалов и размеров

Заявление на официальное утверждение типа

Процедура испытаний

Фотометрические испытания — контроль СТГ, освещенности, зон ослепления и освещения дороги

Стабильность характеристик — длительная эксплуатация при нагреве, а также работа в различных циклах включения (ближний/дальний свет), в чистом и загрязненном состоянии

Колориметрия — проверка белого цвета света

Физические тесты — устойчивость рассеивателя к ультрафиолету, химикатам, истиранию; правильная работа сменных источников света

Основные проверки включают:

Мы берем на себя полный процесс сертификации: от подготовки документов и подачи заявки до проведения всех испытаний и получения официального знака E113. Вы получите готовый к выходу на рынок продукт, полностью соответствующий Правилам ЕЭК ООН № 113, и сможете сосредоточиться на развитии бизнеса, не тратя время на бюрократию и лабораторные проверки.

Порядок проведения испытаний:

Подготовка образцов и документов

Лабораторные и стендовые испытания по утвержденным методикам

Составление протокола с результатами и выводами

Передача протоколов в орган для рассмотрения

Присвоение знака официального утверждения — буква E в круге с кодом страны и обозначением 113R

Готовы к быстрому и успешному одобрению?

Мы проведем все необходимые испытания для вас

Сертификат выдается бессрочно, но действует только при условии стабильности конструкции и характеристик фар. Производитель обязан соблюдать CoP — серийные изделия должны соответствовать испытанным образцам.
Инспекционный контроль проводится органами сертификации раз в 1–2 года; при изменениях конструкции фар необходима повторная проверка

Срок действия сертификата соответствия ЕЭК ООН №113
