Пример документа:: одобрение типа транспортного средства

Правила №118 ЕЭК ООН

Правила ЕЭК ООН №118: «Требования к сертификации автотранспорта». Мы организуем все необходимые испытания и оформим сообщения по Правилам ЕЭК ООН №118, подтверждая соответствие характеристик горения материалов и элементов внутреннего оборудования автобусов категории M3 классов II и III. Документ устанавливает единообразные требования к поведению материалов при воздействии огня и служит основой для официального утверждения типа

7

лет на рынке сертификаций

70

городов с нашими представительствами

95+

общая численность специалистов

Главная / База знаний / Правила ЕЭК ООН / Правила №118

Общие положения ЕЭК ООН №118

Правила №118, разработанные Европейской экономической комиссией Организации Объединённых Наций, введены в 2004 году с поправками серии 00 (вступили в силу 6 апреля 2004 года). Россия также является членом соглашения о принятии Единообразных технических предписаний для колесных транспортных средств, которое было принято на Женевской конвенции в 1958

Основная задача — унифицировать требования к характеристикам горения материалов в конструкции внутренних элементов транспортных средств классов II и III категории M3.

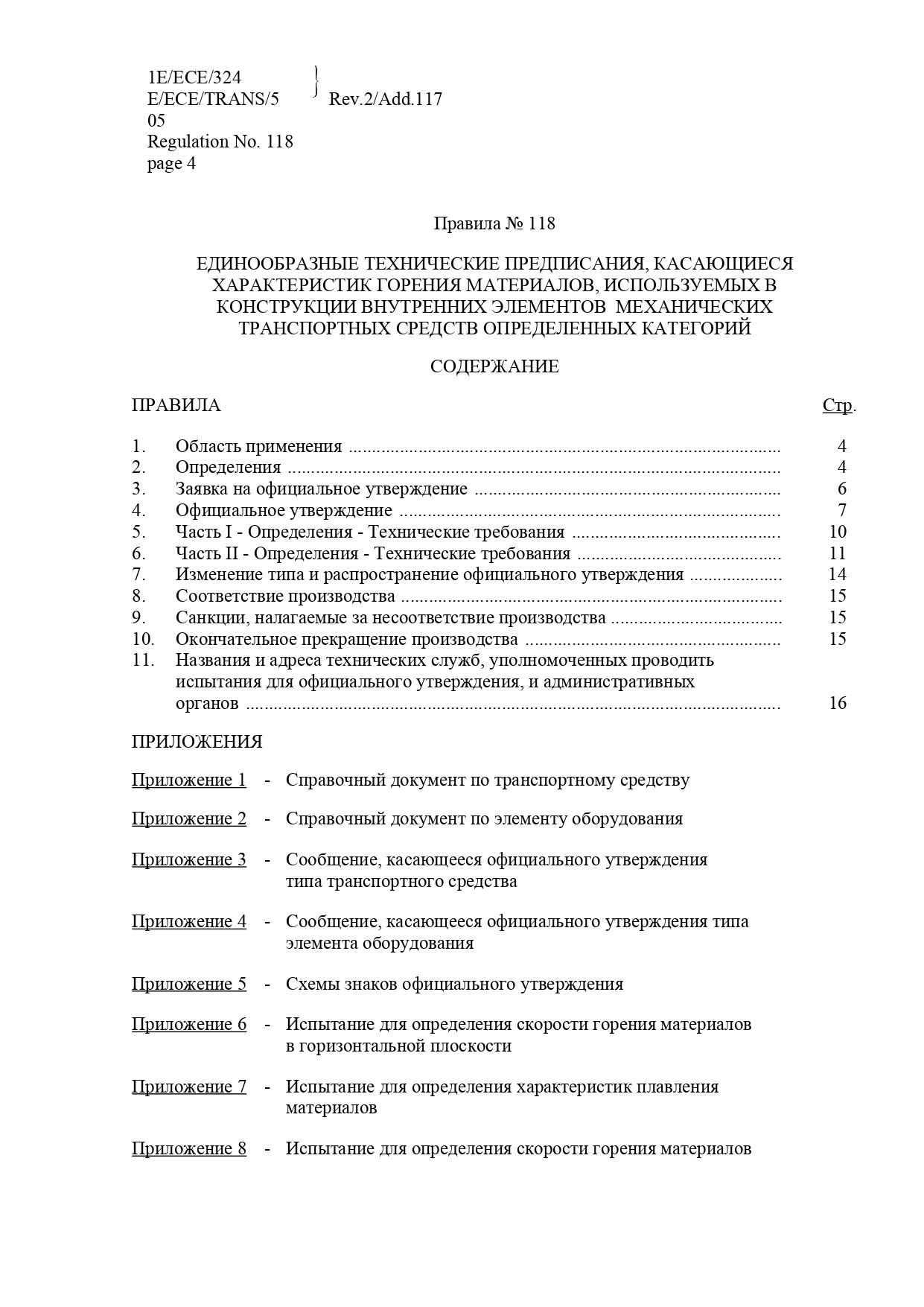

Протоколы испытаний для сертификации машин и транспортных средств

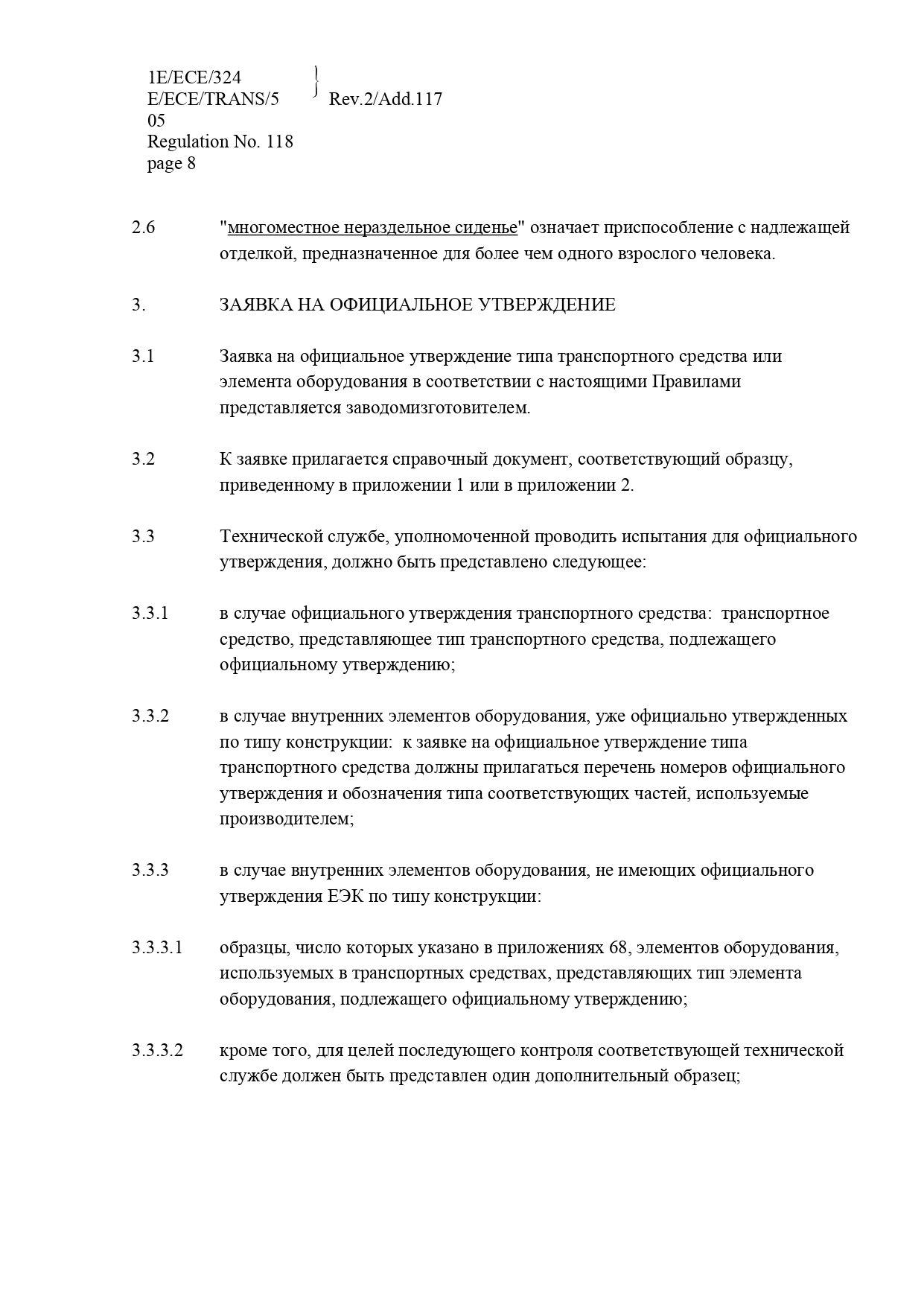

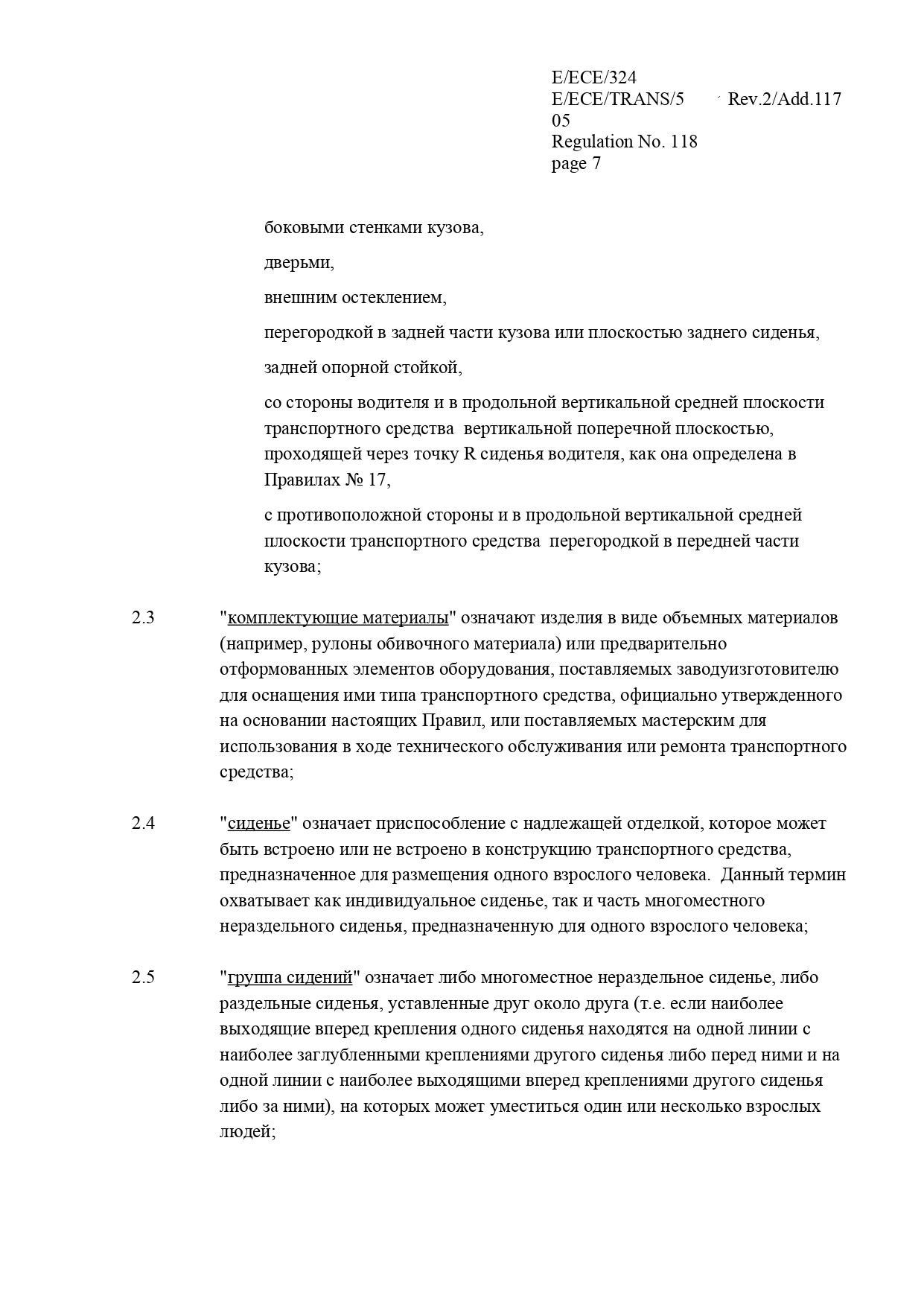

Протоколы испытаний для сертификации машин и транспортных средств: оформляем под ключ

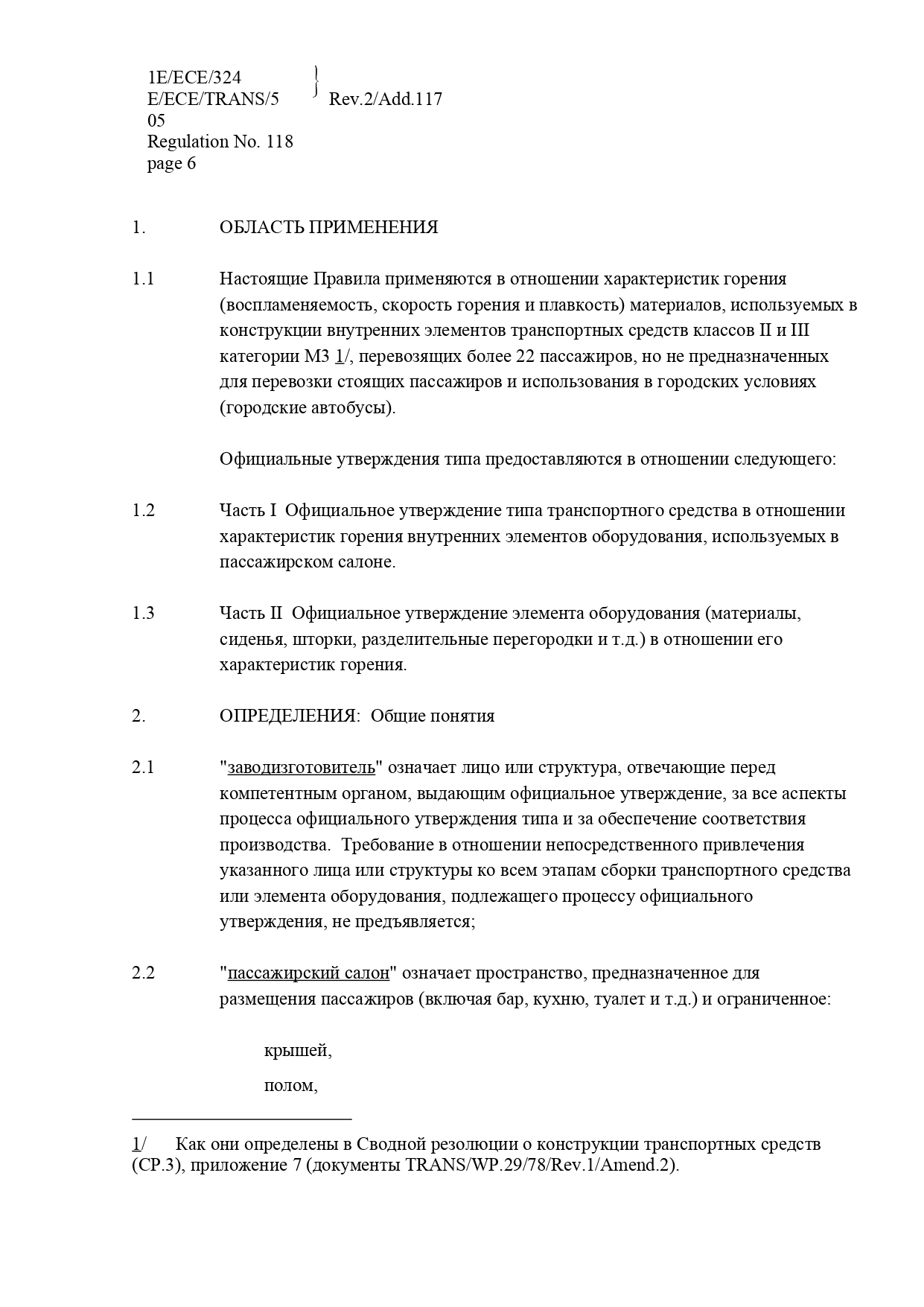

Протоколы испытаний для сертификации машин

Посмотреть документ

Правила распространяются исключительно на автобусы категорий M3 классов II и III (междугородные и туристические), рассчитанные на перевозку более 22 пассажиров. Городские автобусы класса I и пригородные класса II с местами для стояния пассажиров из сферы действия Правил №118 полностью исключены

Правила распространяются на материалы и элементы внутреннего оборудования пассажирских салонов автобусов категорий M3 классов II и III. Они применяются как при утверждении типа транспортного средства в целом, так и при утверждении отдельных элементов оборудования.

Документ регламентирует требования не к автобусу в целом, а к конкретным компонентам, установленным в салоне, моторном отсеке или отсеках отопления:

Главная цель норматива — обеспечение пассивной безопасности пассажиров при пожаре. Материалы должны обладать свойствами, замедляющими распространение огня, что дает пассажирам необходимое время для эвакуации.

Область применения охватывает:

Объекты испытаний:

Шторы, занавески

Напольные покрытия

Внутренняя облицовка крыши и стен

Полки для багажа, ящики

Тепло- и шумоизоляция

Материалы сидений (обивка, наполнитель)

Документ определяет методы оценки:

Распространения пламени по поверхностям

Способности материалов плавиться и образовывать горящие капли

Воспламеняемости материалов

Часть II. Официальное утверждение типа элемента оборудования (материалы, сиденья, шторки, перегородки и т.д.) в отношении его характеристик горения

Часть I. Официальное утверждение типа транспортного средства в отношении характеристик горения внутренних элементов оборудования пассажирского салона

Цели и область применения

Пассажирский салон — внутреннее пространство, предназначенное исключительно для размещения пассажиров, включая бар, кухню, туалет, ограниченное крышей, полом, боковыми стенками кузова, дверями, внешним остеклением, задней перегородкой или плоскостью заднего сиденья

Внутренние элементы — все материалы и комплектующие, видимые или доступные пассажирам в салоне: обивка потолка, стен, пола, сидений, штор, жалюзи, перегородок, декоративных панелей, осветительных плафонов, ручек

Скорость горения — максимальная линейная скорость распространения фронта пламени по поверхности материала в горизонтальной или вертикальной плоскости, выраженная в мм/мин

Плавкость — свойство материала при нагреве размягчаться, плавиться или образовывать горящие капли, которые могут стать источником нового очага пожара

Завод-изготовитель — юридическое или физическое лицо, несущее полную ответственность перед органом по сертификации за все этапы процесса официального утверждения типа и обеспечение соответствия производства

Элемент оборудования — отдельный узел (сиденье в сборе, штора, перегородка, панель), который может пройти официальное утверждение типа независимо от транспортного средства

Основные определения и термины

Эти нормы гарантируют, что в случае пожара материалы не будут способствовать его быстрому распространению и созданию дополнительной опасности.

Стойкость к ГСМ. Изоляционные материалы моторного отсека и отсеков отопления не должны впитывать топливо или масло (увеличение массы образца после вымачивания не должно превышать 1 г)

Маркировка. Знак для целого автобуса: круг «E» + номер страны + 118 00xxxxx. Знак для материала или комплектного изделия (сиденье, штора и т.д.): круг «E» + номер страны + 118 00xxxxx плюс символы направления горения (↔ или ↑ или ↓) и, при необходимости, V (плавкость) и/или CD (комплектное устройство)

Электрическая проводка. Изоляция проводов должна сопротивляться распространению пламени и затухать самостоятельно после прекращения воздействия огня

По Правилам №118 материалы должны соответствовать классу испытаний:

Вертикальное горение. Для штор, занавесок и других висячих элементов скорость распространения пламени не должна превышать 100 мм/мин

Плавление. Материалы потолка и багажных полок при плавлении не должны образовывать горящих капель, способных воспламенить хлопковую вату, расположенную внизу

Горизонтальное горение. Для материалов сидений, полок и напольных покрытий скорость распространения огня не должна превышать 100 мм/мин

Требования к продукции

Процедура сертификации

Официальное утверждение типа по Правилам ЕЭК ООН №118 выдаётся аккредитованными органами. Срок — 4-8 недель

Необходимые документы:

Информация о производителе и предыдущих одобрениях

Образцы для испытаний

Чертежи (3 копии) со схемами, характеристиками, системами защиты

Техническое описание: сиденья и материал их обивки,материал облицовки крыши и покрытия пола

Заявка с типом материала и категорией транспорта

Какие испытания необходимы для подтверждения соответствия ЕЭК ООН №118

Мы полностью берём на себя проведение всех испытаний, оформление протоколов и получение знака «E».

Готовы к быстрому и успешному одобрению?

Мы проведем все необходимые испытания для вас

Подтверждение соответствия Правилам ЕЭК ООН №118 — обязательное условие для выпуска в обращение на территории Евразийского экономического союза и стран Соглашения 1958 года. Без протокола — штрафы и отзыв продукции

Осмотр. Проверка наличия и правильности всей обязательной маркировки, соответствие представленным чертежам и техническому описанию, отбор образцов согласно требованиям

Кондиционирование. Воздействие газовой горелкой с высотой пламени 38 мм в течение 15 секунд на образец, по точкам замеряется скорость горения

Горизонтальное горение. Фиксация образца в держателе, поджигание с одного конца, измерение времени прохождения пламени между тремя метками (d1, d2, d3) и расчёт скорости V = 60 × d/t, максимум 100 мм/мин

Плавкость. Нагрев образца до температуры плавления, наблюдение за поведением расплава, отсутствие горящих капель, падающих на хлопковую вату, расположенную на расстоянии 300 мм ниже

Вертикальное горение. Воздействие пламени на нижний край вертикально закреплённого образца, скорость распространения пламени вверх не более 150 мм/мин для всех вертикальных поверхностей и обивки сидений

Анализ результатов. Детальное сравнение всех полученных значений с предельными нормами, установленными в таблицах Правил

Оформление протокола. Выдача Сообщения об официальном утверждении типа с уникальным номером и знаком «E» при полном соответствии

Корректировка и доработка. При выявлении отклонений проводятся дополнительные испытания на скорректированных образцах

Порядок проведения испытаний

Контроль производства. Ежегодный аудит CoP на заводе-изготовителе

Модификация типа. Изменение состава материала или конструкции требует новой процедуры

Санкции. Нарушение требований влечёт отзыв утверждения и уведомление всех сторон Соглашения

Прекращение производства. Обязательное уведомление органа с пометкой «ПРОИЗВОДСТВО ПРЕКРАЩЕНО»

Решение об утверждении. Выдаётся уполномоченным органом (Росстандарт)

Нарушения. Запрет реализации и крупные штрафы

Заключительные положения

Официальное утверждение типа по Правилам ЕЭК ООН №118 является бессрочным, при условии, что технология производства материала не меняется, или не происходит изменение материалов используемых в производстве

Срок действия сертификата соответствия ЕЭК ООН №118
