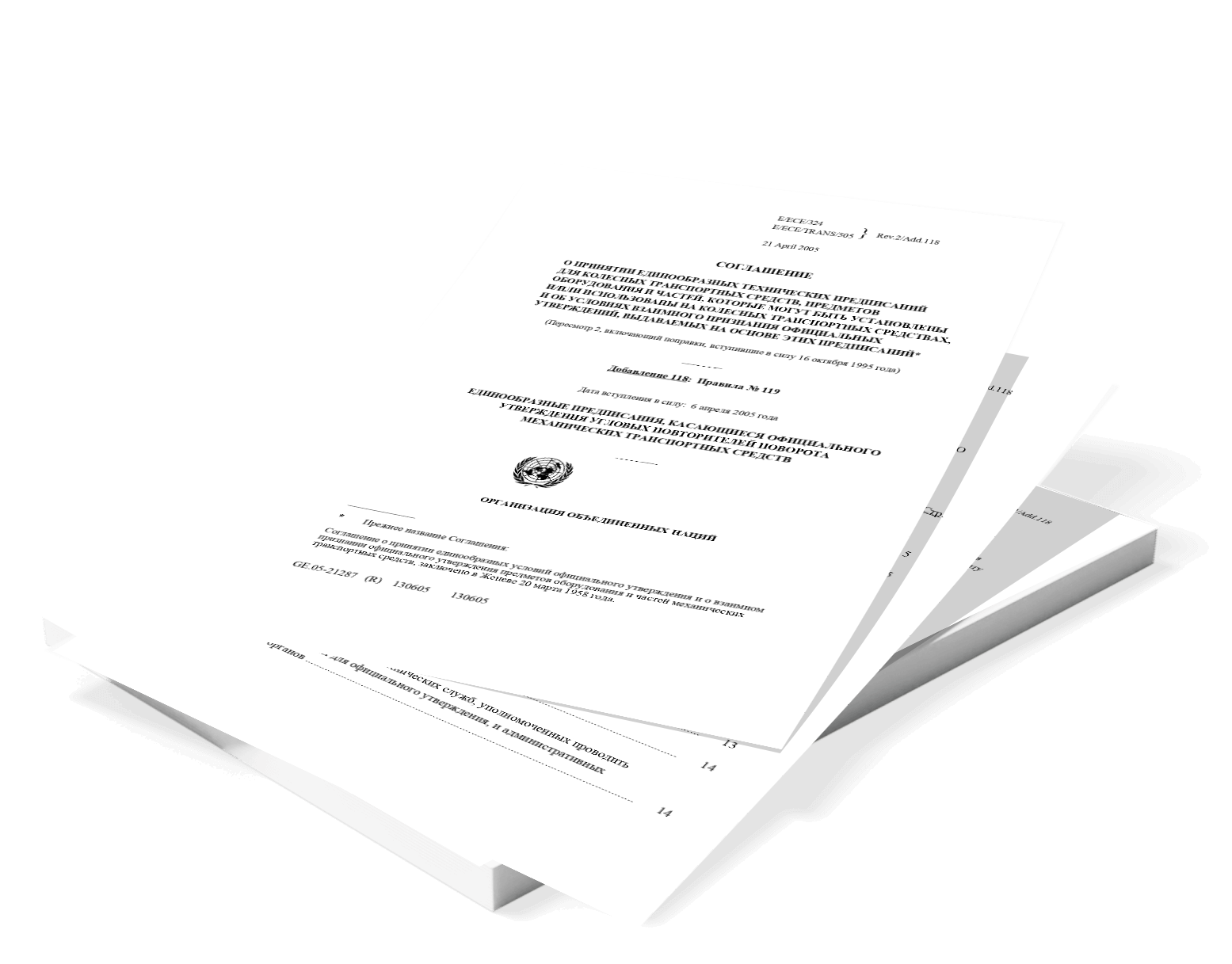

Пример документа:: одобрение типа транспортного средства

Правила №119 ЕЭК ООН

Правила ЕЭК ООН №118: «Требования к огням подсветки поворота». Мы организуем все необходимые испытания и оформим сообщения по Правилам ЕЭК ООН №119, подтверждая, что ваши огни подсветки поворота соответствуют требованиям безопасности. Настоящий стандарт задаёт единообразные предписания для официального утверждения огней подсветки поворота, упрощая доступ транспортных средств, оснащённых такими приборами, на рынки стран–участниц Соглашения 1958 года

7

лет на рынке сертификаций

70

городов с нашими представительствами

95+

общая численность специалистов

Главная / База знаний / Правила ЕЭК ООН / Правила №119

Общие положения ЕЭК ООН №119

Правила №119 разработаны Европейской экономической комиссией Организации Объединённых Наций и введены в действие 6 апреля 2005 года. Россия также является членом соглашения о принятии Единообразных технических предписаний для колесных транспортных средств, которое было принято на Женевской конвенции в 1958

Основная задача — установить единые требования к огням подсветки поворота специальным световым приборам белого цвета, автоматически включающимся при повороте и обеспечивающим яркое освещение зоны спереди-сбоку.

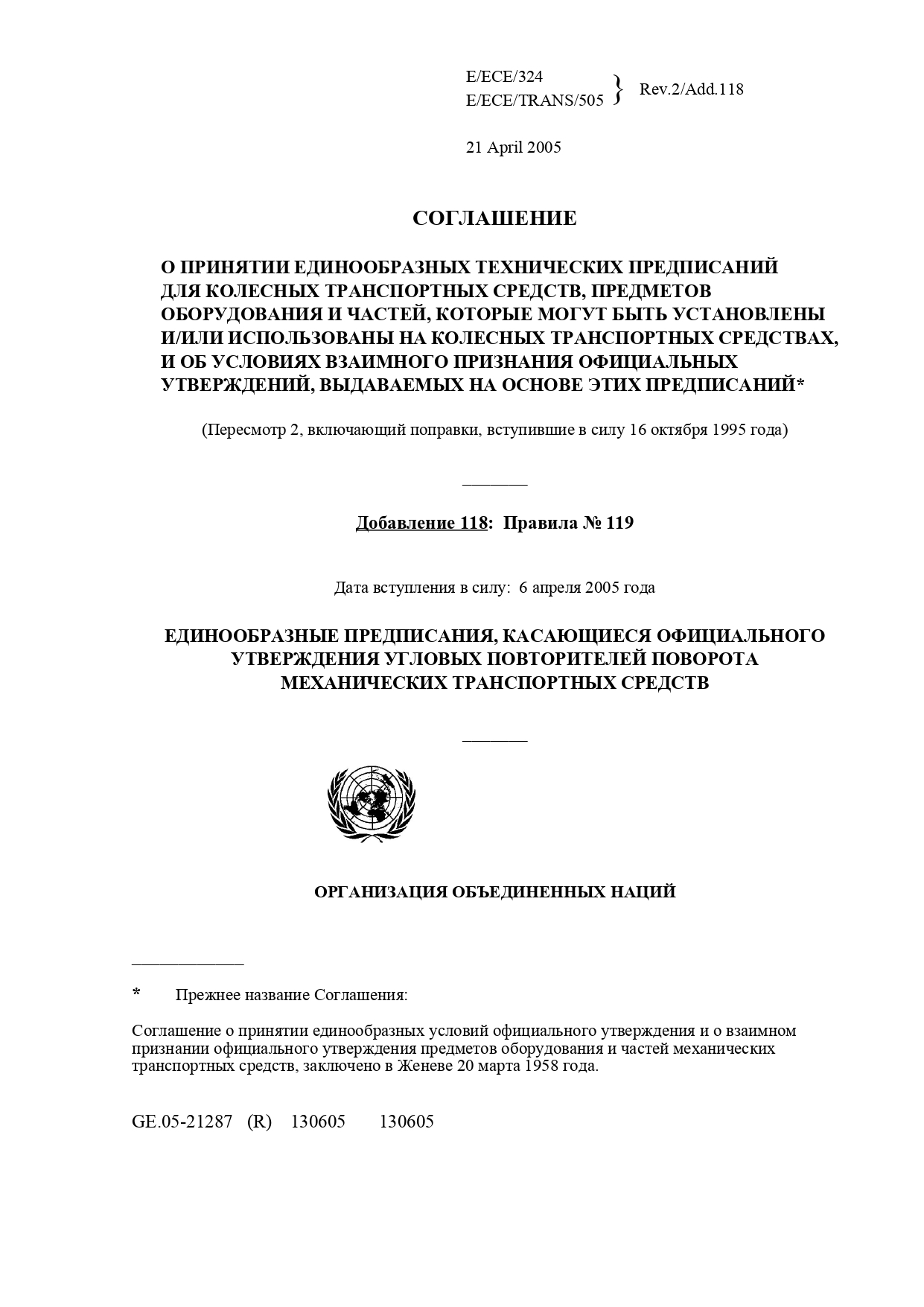

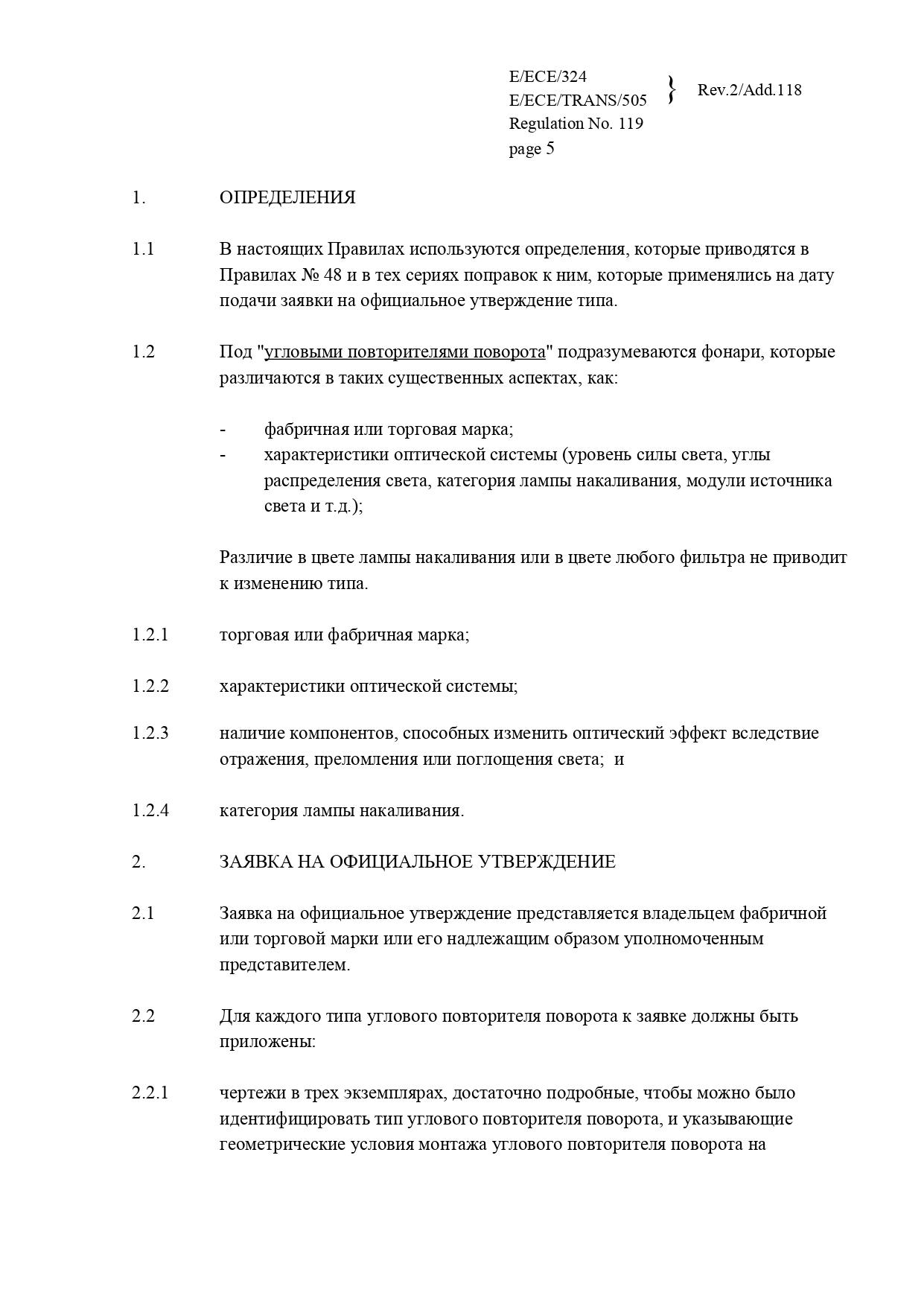

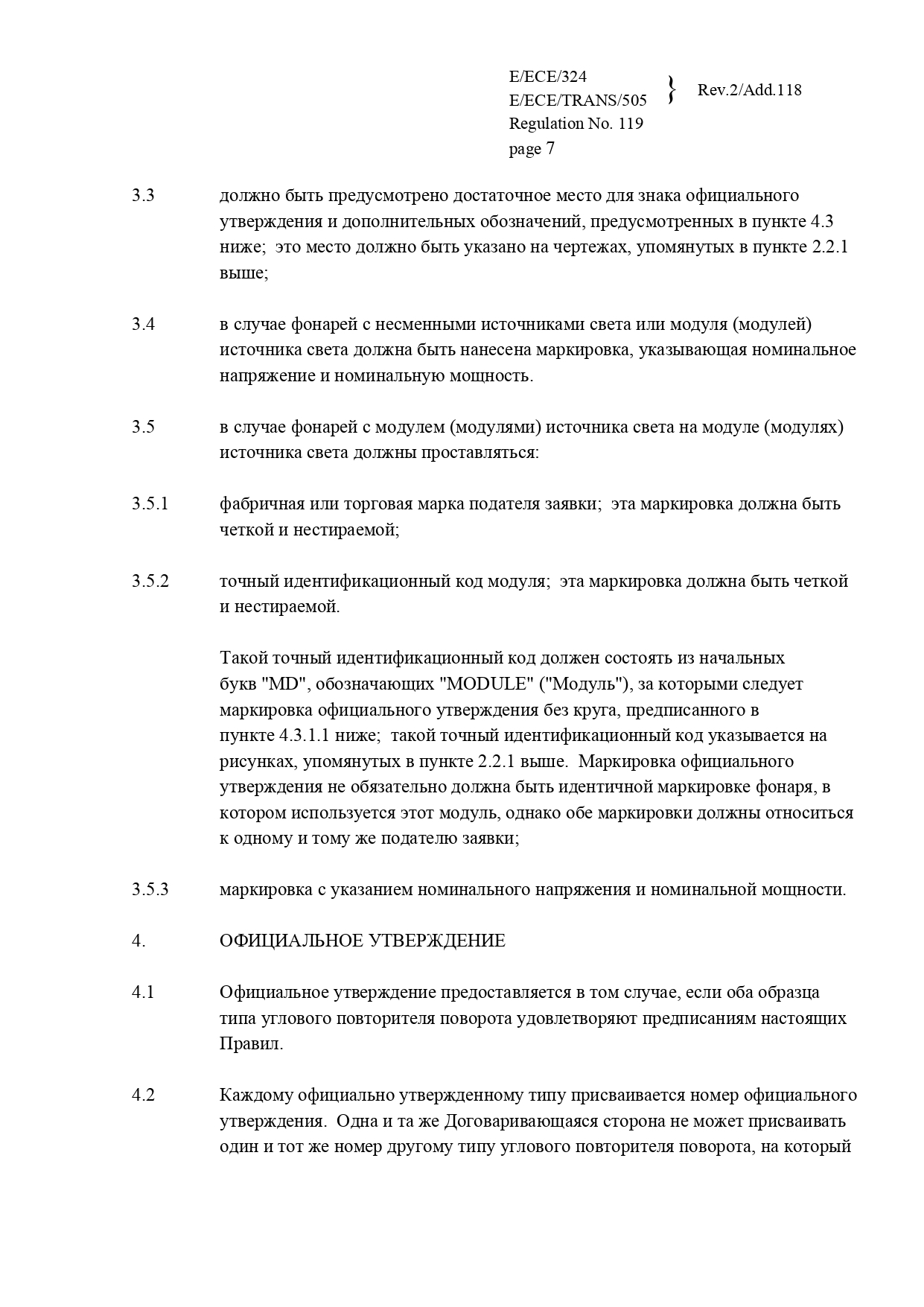

Протоколы испытаний для сертификации машин и транспортных средств

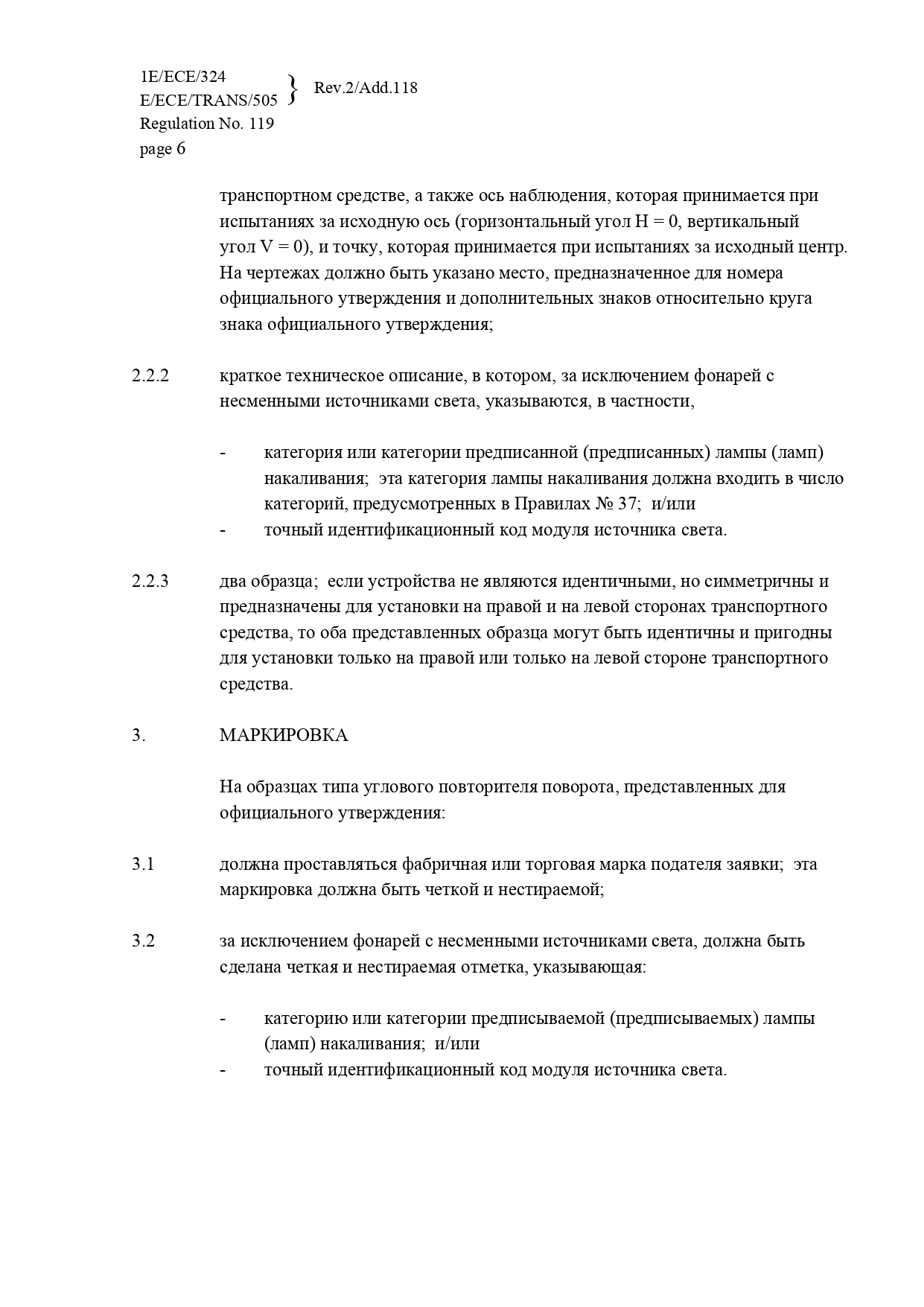

Протоколы испытаний для сертификации машин и транспортных средств: оформляем под ключ

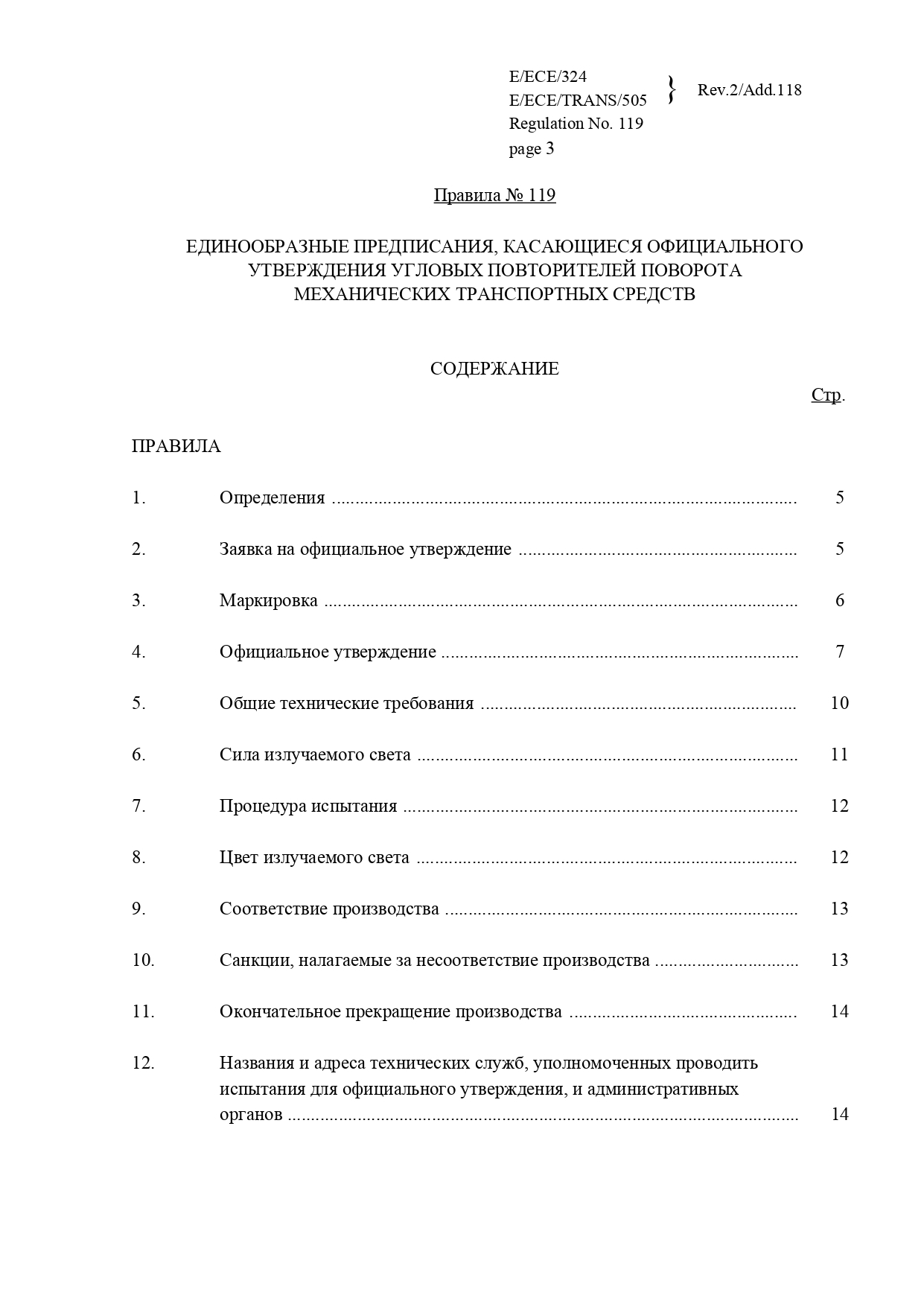

Протоколы испытаний для сертификации машин

Посмотреть документ

Единообразные предписания, касающиеся официального утверждения огней подсветки поворота механических транспортных средств. Основная цель Правил ЕЭК ООН №119 — существенно повысить видимость транспортного средства под большими боковыми углами (30°, 45°, 60°) при включении указателя поворота, особенно в тёмное время суток и в условиях ограниченной видимости

Правила применяются к огням подсветки поворота, предназначенным для установки на механические транспортные средства категорий: M, N и O.

Цели и область применения

Огонь подсветки поворота — огонь, используемый для дополнительного освещения части дороги, находящейся вблизи переднего угла ТС с той стороны, в которую будет поворачивать

Исходная ось — воображаемая линия, проходящая через центр опорной поверхности повторителя параллельно опорной плоскости транспортного средства и ориентированная в направлении нормального движения

Опорная поверхность — эталонная плоскость на корпусе светового прибора, используемая для точного позиционирования при фотометрических измерениях в лаборатории

Сила света — фотометрическая величина, выраженная в канделах (кд), измеряемая в направлении исходной оси и в заданных угловых зонах

Знак официального утверждения — постоянная маркировка в виде окружности с буквой «E» и номером страны, выдавшей утверждение (например, E1 - Германия, E22 - Россия), за которой следует номер утверждения и дополнительная буква «K»

Основные определения и термины

Минимальная сила света в ключевых точках (при левостороннем движении, левый борт):

Распределение светового потока: основные измерения проводятся на линии 2,5° ниже горизонтали на углах 30°, 45° и 60° вбок. Максимально допустимая сила света: 300 кд над горизонтальной плоскостью, 600 кд на линии 0,57° вниз - влево/вправо и 10 000 кд ниже этой линии. В диапазоне ±10° по вертикали и 30°–60° по горизонтали минимальная сила света - не менее 1,0 кд

Цвет излучаемого света - исключительно белый. Координаты цветности должны полностью находиться в зоне белого цвета, указанной в Приложении 4 к Правилам № 119

Углы геометрической видимости: конкретные углы не нормируются традиционным способом, вместо этого используется фотометрическая сетка с фиксированными контрольными точками

Климатические и механические испытания: в самих Правилах № 119 (серия 00) отдельные испытания на вибрацию, климат, коррозию и степень защиты IP не предусмотрены. Устройство должно сохранять заявленные характеристики в обычных условиях эксплуатации и при вибрациях, которым оно может подвергаться на транспортном средстве. Дополнительные испытания могут требоваться национальным законодательством или ТР ТС 018/2011

Обязательная маркировка на корпусе и линзе: знак официального утверждения с дополнительной буквой «K» (например, E22 00 12345 K), торговая марка, при необходимости - напряжение и мощность, категория лампы или идентификационный код модуля источника света

Требования к продукции

Направления 2,5° вниз и 30° влево и 2,5° вниз и 60° влево - не менее 240 кд (для правого борта - зеркально)

Направление 2,5° вниз и 45° влево - не менее 400 кд

Процедура сертификации

Официальное утверждение типа по Правилам ЕЭК ООН №119 выдаётся аккредитованными органами. Срок оформления – 4-8 недель

Необходимые документы:

Информацию о производителе

Два образца устройства

Чертежи (3 экземпляра) с указанием оптической системы, исходной оси и места для знака утверждения

Техническое описание (категория лампы или модуль источника света)

Заявка с указанием типа огней

Какие испытания необходимы для подтверждения соответствия ЕЭК ООН №119

Подтверждение соответствия Правилам ЕЭК ООН №119 — обязательное условие для выпуска в обращение на территории Евразийского экономического союза

Мы полностью берём на себя проведение всех испытаний, оформление протоколов и получение знака. В ходе процедуры официального утверждения образцы подвергаются следующим проверкам в аккредитованной лаборатории:

Визуальный осмотр. Проверка маркировки, качества сборки и соответствия чертежам

Фотометрия. Измерение силы света на гониометре в заданных угловых координатах

Колориметрия. Проверка спектральных характеристик (цвет должен быть белым)

Готовы к быстрому и успешному одобрению?

Мы проведем все необходимые испытания для вас

Контроль производства (CoP): периодические проверки соответствия серийной продукции утверждённому типу

Санкции: при несоответствии возможно приостановление или отзыв утверждения

Модификация изделия: существенные изменения требуют распространения или повторного утверждения типа

Прекращение производства: изготовитель обязан уведомить орган, выдавший одобрение

Заключительные положения

Официальное утверждение типа по Правилам ЕЭК ООН №119 не имеет фиксированного срока действия и действует до его отзыва, распространения либо внесения изменений в конструкцию изделия. В рамках оформления ОТТС для серийного производства в ЕАЭС срок действия может дополнительно ограничиваться требованиями национального законодательства

Срок действия сертификата соответствия ЕЭК ООН №119
