Пример документа:: одобрение типа транспортного средства

Правила №6 ЕЭК ООН

Мы быстро проведем все необходимые испытания и оформим сообщения по Правилам ЕЭК ООН №6, подтверждая соответствие ваших автомобильных указателей поворота международным стандартам. Нормативный акт устанавливает унифицированные требования к их световым характеристикам и видимости, обеспечивая свободный допуск вашей продукции на рынок

Нажимая на кнопку, вы принимаете политику конфиденциальности и даёте согласие на обработку персональных данных

7

лет на рынке сертификаций

70

городов с нашими представительствами

95+

общая численность специалистов

Главная / База знаний / Правила ЕЭК ООН / Правила №6

Посмотреть документ

Протоколы испытаний для сертификации машин и транспортных средств

Протоколы испытаний для сертификации машин и транспортных средств: оформляем под ключ

Протоколы испытаний для сертификации машин

Указатели поворота делятся на классы:

1, 1a, 1b: передние (1: для ТС длиной >6 м; 1a: <6 м; 1b: <6 м и шириной <1,3 м);
2a, 2b: задние (2a: >6 м; 2b: <6 м);
5, 6: боковые (5: >6 м; 6: <6 м).

Стандарт требует, чтобы указатели поворота были заметны в углах видимости до 80° спереди и 45° сзади, устойчивы к вибрации и погодным условиям. Это необходимо для экспорта техники и прохождения таможенных проверок

G: внедорожные транспортные средства

T: тракторы

L: мотоциклы и мопеды

O: прицепы и полуприцепы

N: грузовые автомобили

M: легковые автомобили и автобусы

Основная цель – обеспечить единые требования указателей поворота и работы в любой стране, подписавшей Соглашения 1958 года. Стандарт регулирует оптические характеристики, долговечность и монтаж устройств на автомобилях и прицепах, поддерживая международной уровень безопасности
Документ распространяется на указатели поворота, устанавливаемые на механические транспортные средства категорий:

Правила ЕЭК ООН №6, установленные Европейской экономической комиссией Организации Объединенных Наций, введены в 1993 году с поправками до 1997 г. В России закреплены в Техническом регламенте ТС 018/2011

Цели и область применения

Какие испытания необходимы для подтверждения соответствия ЕК ООН №6

Подтверждение соответствия Правилам ЕК ООН – это не просто проверка, а ключевое и обязательное требование. Без его выполнения ваша продукция не сможет получить доступ на рынок, рискуя столкнуться с отзывом, конфискацией и серьезными штрафами.

Мы берем на себя полное проведение всех необходимых испытаний по любым Правилам ЕК ООН. Наша команда полностью управляет этим процессом, гарантируя точность результатов и оперативное получение протоколов испытания (а в последствии и сертификатов соответствия на продукцию или сообщений по правилам ООН). Это позволяет вам сэкономить время, минимизировать риски и уверенно вывести вашу продукцию как на отечественные, так и на зарубежные рынки.

Нажимая на кнопку, вы принимаете политику конфиденциальности и даёте согласие на обработку персональных данных

Готовы к быстрому и успешному одобрению?

Мы проведем все необходимые испытания для вас

Основные понятия и описание

Исходная ось – точка измерения света (0° по горизонтали и вертикали)

Документ E/ECE/324 определяет единообразные нормы, действующие в 50+ странах

Вид указателя классифицируется категориями: 1, 1a, 1b (передние), 2a, 2b (задние), 3, 4 (для прицепов), 5, 6 (боковые)

Официальное утверждение – сертификат надлежащий нормам

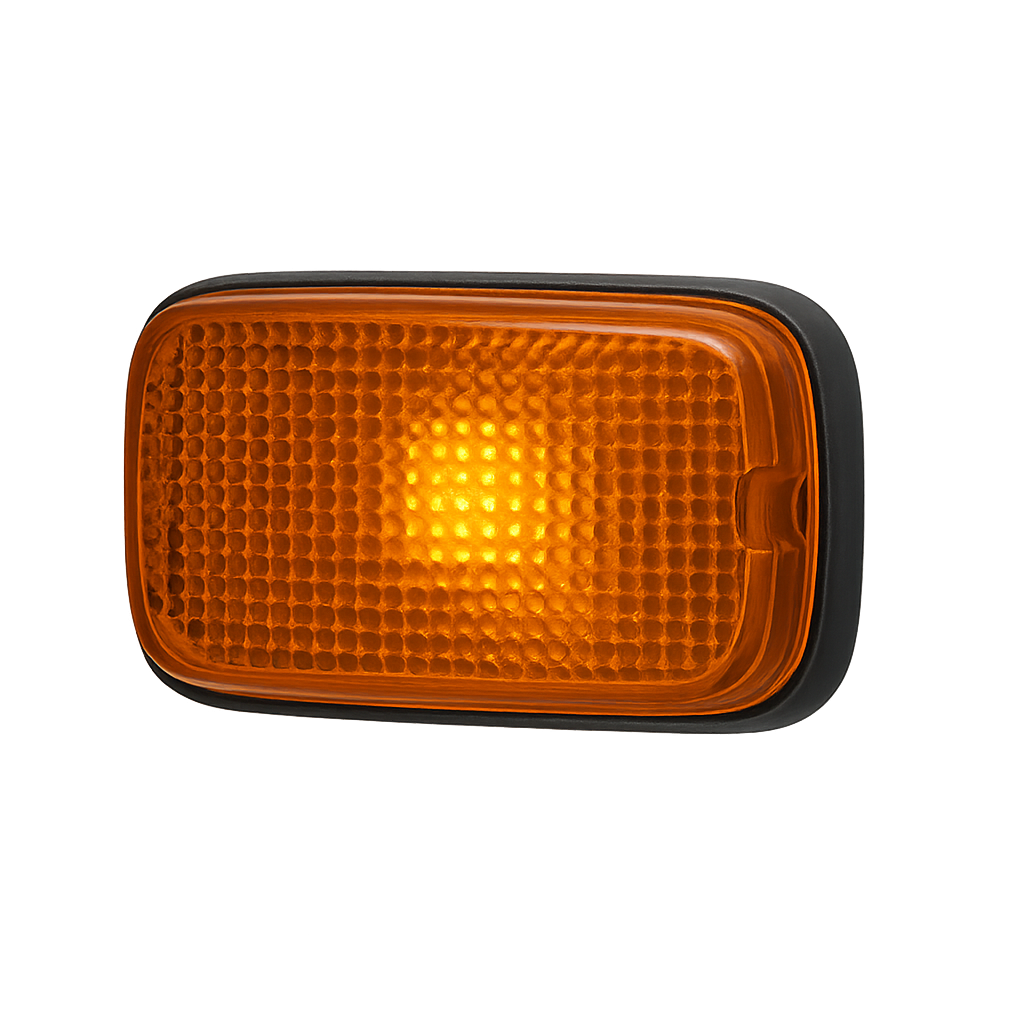

Указатель поворота – система с мерцающим свечением, активируемая водителем для сигнализации маневра

требования к продукции

Мощность света: для категории 1 – минимум 175 кд, максимум 700 кд на оси; для комбинации 2-х огней – до 980 кд. 2 b: днем 175 кд, ночью 40 кд. За пределами пространства ±10° – до 400 кд

Конструкция: радиус скругления ≥3,2 мм, устойчивость к вибрации 50 Гц, водонепроницаемость IP67, термостойкость от -40°C до +80°C

Цвет: янтарный, хроматичность 0,398–0,429 по CIE

Лампы: по Правилам ЕЭК ООН №37, напряжение 6,75–28 В, с маркировкой мощности для несъемных источников

Маркировка: фабричная метка, категория лампы, место для знака Е с номером страны (22 для РФ) и стрелкой для стороны установки

Параметры обеспечивают надежность устройств в реальных условиях эксплуатации

Процесс включает подачу заявки, предоставление образцов, испытания в аккредитованной лаборатории и получение сертификата с международным знаком Е

Процедура сертификации

Сертификация подтверждает соответствие указателей поворота Правилам ЕЭК ООН №6

Документы должны соответствовать ТР ТС 018/2011

Две модели указателя. Для категории 2 b – дополнительные части для переключения режимов

Схема для категории 2 b, имеющая 2 точки света

Техническое описание, включая категорию ламп по Правилам ЕЭК ООН №37

Чертежи в трех экземплярах с геометрией монтажа, исходной осью и центром

Заявка с указанием категории указателя и марки

Сертификация по Правилам ЕЭК ООН № 6 требует:

необходимые документы

Испытания для подтверждения соответствия

Фотометрия: определение силы света (≥0,3 кд в зоне видимости для категорий 1, 1 a; ≥0,7 кд для 1 b), равномерность света без локальных колебаний;
Тон: янтарный спектр в рамках параметров CIE;
Долговечность: тесты на вибрацию (50 Гц), термостойкость (-40°C до +80°C), водонепроницаемость IP67;
Время разгона: для 2b – одинаковое достижение 90% яркости днем и ночью;
Комбинации: суммарный свет ≤1200 кд, при сбое одного источника – ≥50% минимума.

Тестирования проводятся с эталонной лампой при 13,5 В.

Этапы реализации проверок

Процесс начинается с визуального осмотра образцов на маркировку и конструкцию

Затем проводят фотометрию в темной комнате, измеряя свет в точках ±5°, ±10°, ±15°. Проверяют устойчивость к вибрации, температуре и влаге. Результаты фиксируют в протоколе. При успешном прохождении выдают знак официального утверждения с буквой Е, номером страны и категорией. Процедура занимает 2–4 недели

Заключительные условия

При модификации вида указателя подают новую заявку. Несоответствие приводит к отзыву сертификата. Все изменения сообщаются сторонам Соглашения 1958 года через карточку по образцу.

Схема 10с и 11с подразумевает оформление сертификата либо на 1 год, либо на 4 года, но с ежегодным инспекционным контролем

Срок действия сертификата ЕЭК ООН №6

Сертификат действителен до 5 лет. Продление требует повторной проверки. Последние поправки к стандарту – 1997 год (Amend.2). В ЕАЭС нормы синхронизированы с ТР ТС 018/2011, что важно для рынка
