Правила №87 ЕЭК ООН

Последующие страницы Пересмотра 2 содержат Поправки 1, 2, 3. В России и странах ЕАЭС они интегрированы через Технический регламент Таможенного союза 018/2011. До 2018 года ГОСТ Р 41.87-99 служил документом, который внедрял правила. Сегодня все акценты смещены на ТР ТС, что упрощает процесс сертификации

Основная задача - унифицировать требования к дневным ходовым огням, чтобы повысить безопасность на дорогах за счет лучшей видимости транспортных средств в светлое время суток. Нормы признают страны Соглашения 1958 года, упрощая экспорт и импорт техники без дополнительных проверок

Правила №87, разработанные Европейской экономической комиссией ООН, имеют Пересмотр 2 (Rev.2), который включает поправки до Дополнения 12 (вступило в силу 11 июля 2008 г.)

Правила ЕЭК ООН №87 регулируют исключительно сам прибор ДХО, а не его обязательность на конкретных категориях ТС. Обязательность установки и связанные нормы определяются Правилами №48, а также национальными законами

Углы распределения. Горизонтально ±20°, вертикально +10°/-5° с минимумом 1 кд в пределах заданной зоны (согласно Приложению 6)

Минимальные требования. Сила света: от 400 до 1200 кд на оси, не более 1200 кд в любом направлении (едино для всех категорий L, M, N, T). В зоне по Приложению 6 не ниже 1 кд

Они регулируют конструкцию, световые параметры и установку дневных ходовых огней для повышения различимости

Правила №87 фокусируются на снижении аварийности через четкую сигнализацию присутствия автомобиля днем

Унифицированные предписания гарантируют идентичность испытаний в более чем 50 странах - от Италии до Австралии

Опорная ось. Референсная точка для измерений силы света (0° по горизонтали и вертикали)

Световой модуль. Защищенный от несанкционированного доступа элемент с указанием напряжения и мощности

Официальное утверждение. Сертификат, подтверждающий соответствие Правилам ЕЭК ООН №87

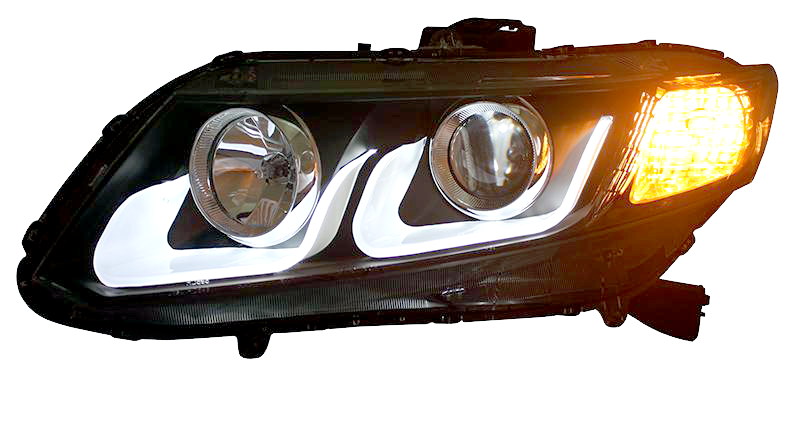

Дневной ходовой огонь. Фронтальный световой прибор, предназначенный для повышения заметности транспортного средства в дневное время.
Разные типы огней отличаются по бренду, оптической схеме, углам распределения света или категории источников света, смена цвета фильтра не считается изменением типа

Для правильного применения правил ЕЭК ООН № 87 важно понимать ключевые термины:

Данные стандарты обеспечивают долговечность огней в реальных условиях, снижая угрозы для безопасности движения

Маркировка. Бренд, категория лампы, пространство для знака "E" с кодом страны

При сбое. Если один источник выходит из строя, остальные обеспечивают минимальный уровень. Группу источников, отключающихся одновременно, считают единым

Конструкция. Огни должны быть устойчивы к вибрациям, с фиксацией ламп по IEC 60061; допускается комбинация с другими функциями при использовании общего источника

Цвет. Белый, с координатами CIE: x > 0.310, x < 0.500, y < 0.150 + 0.640x, y < 0.440, y > 0.050 + 0.750x, y > 0.382

Световые характеристики. Минимум 400 кд (на оси), максимум 1200 кд (в любом направлении) для всех категорий

Правила №87 детализируют технические нормы для огней

Документы обязаны соответствовать ТР ТС 018/2011 для ЕАЭС. Неполный пакет приведет к отклонению заявки

Сведения о производителе и предшествующих утверждениях

Техническое описание: категория по Правилам №37/128, идентификационный код модуля

Два прототипа огней для тестов

Чертежи (три экземпляра) с позициями монтажа, опорной осью и излучающей поверхностью

Заявка с указанием бренда, типа огня и категории источника света

Аккредитованные лаборатории тестируют образцы, процесс занимает 3–6 недель

Требуемые документы:

Сертификация подтверждает соответствие огней Правилам ЕЭК ООН №87

Последовательность тестов

• Фотометрия. Замеры силы света при 13,5 В (или 6,75/28 В). Для LED - после 1 и 30 минут работы.
• Цветометрия. Верификация белого спектра в рамках координат CIE.
• Теплостойкость. Непрерывная работа 1 час после 20 минут стабилизации при температуре 23°C ±5°C, с использованием предписанной мощности.
• Устойчивость. К вибрациям, влаге. Для интегрированных систем проверка на коллективный отказ.
• Распределение. В углах по Приложению 6 - минимум по таблице, без превышения лимитов.

Тесты проводят с эталонными лампами при референсном световом потоке

Для подтверждения соответствия стандарту проходят следующие испытания:

После утверждения обеспечивайте мониторинг производства: проверки соответствия (CoP) органом раз в два года, чтобы серийные изделия не уступали эталонам

Изменения в оптике или источнике требуют новой подачи. Утверждение выдает уполномоченный орган, такой как Росстандарт. Нарушения влекут отзыв, блокируя доступ к рынкам

Сертификат действует бессрочно, пока не аннулирован из-за несоответствия или новых поправок. В ЕАЭС до 5 лет с возможностью продления после аудита. Серия 01 (2019 г.) уточняет процедуры для LED, без изменений в базовых параметрах света
